148 Ciclos de mecanizado: Fresado de cajeras / Fresado de islas / Fresado de ranuras

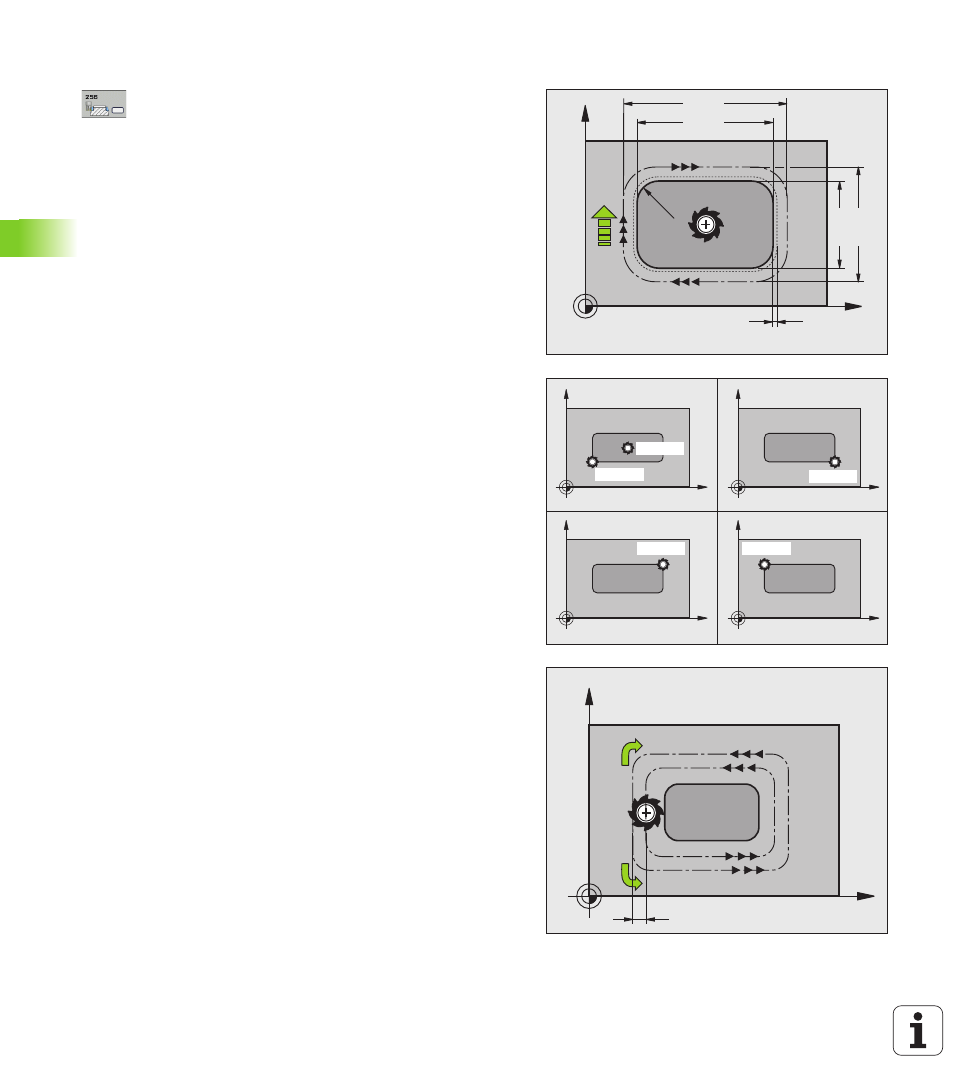

5.6 ISLA RECT
ANGULAR (ciclo 256, DIN/ISO: G256)
Parámetros de ciclo
U Longitud lado 1 Q218: Longitud de la isla, paralela al
eje principal del plano de mecanizado. Campo de
introducción 0 a 99999,9999
U Dimensión de la pieza en bruto, longitud lateral
1 Q242: longitud de la pieza en bruto de la isla,
paralela al eje principal del plano de mecanizado.
Introducir la dimensión de la pieza en bruto,
longitud lateral 1
mayor a la longitud lateral 1.
El TNC ejecuta varias aproximaciones laterales, si la
diferencia entre la dimensión de la pieza en bruto 1 y
la dimensión final 1 es mayor a la aproximación lateral
permitida (radio de herramienta x solapamiento de la
trayectoria Q370). El TNC siempre calcula una
aproximación lateral constante. Campo de
introducción 0 a 99999,9999
U Longitud lateral 2 Q219: Longitud de la isla,
paralela al eje auxiliar del plano de mecanizado.
Introducir la dimensión de la pieza en bruto,
longitud lateral 2
mayor a la longitud lateral 2.
El TNC ejecuta varias aproximaciones laterales, si la
diferencia entre la dimensión de la pieza en bruto 2 y
la dimensión final 2 es mayor a la aproximación
lateral permitida (radio de herramienta x
solapamiento de la trayectoria Q370). El TNC siempre
calcula una aproximación lateral constante. Campo
de introducción 0 a 99999,9999
U Dimensión de la pieza en bruto, longitud lateral
2 Q425: longitud de la pieza en bruto de la isla,
paralela al eje auxiliar del plano de mecanizado.
Campo de introducción 0 a 99999,9999
U Radio de la esquina Q220: Radio de la esquina de la
isla. Campo de introducción 0 a 99999,9999
U Sobremedida del acabado lateral Q368 (valor
incremental): Sobremedida de acabado en el plano de
mecanizado, que el TNC permite durante el
mecanizado. Campo de introducción 0 a 99999,9999
U Ángulo de giro Q224 (valor absoluto): ángulo sobre el
que gira toda la isla. El centro del giro está en la
posición en la que esté la herramienta en el momento
de llamar al ciclo. Campo de introducción -360,000 a
360,000
U Posición de la isla Q367: posición de la isla referida
a la posición de la herramienta en el momento de
llamar al ciclo:
0: posición de la herramienta = centro de la isla
1: posición de la herramienta = esquina inferior
izquierda
2: posición de la herramienta = esquina inferior
derecha
3: posición de la herramienta = esquina superior
derecha
4: posición de la herramienta = esquina superior
izquierda
X
Y
Q21
9
Q218
Q368
Q220
Q207
Q424
Q425
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
X
Y
k
Q351= –1
Q351= +1
