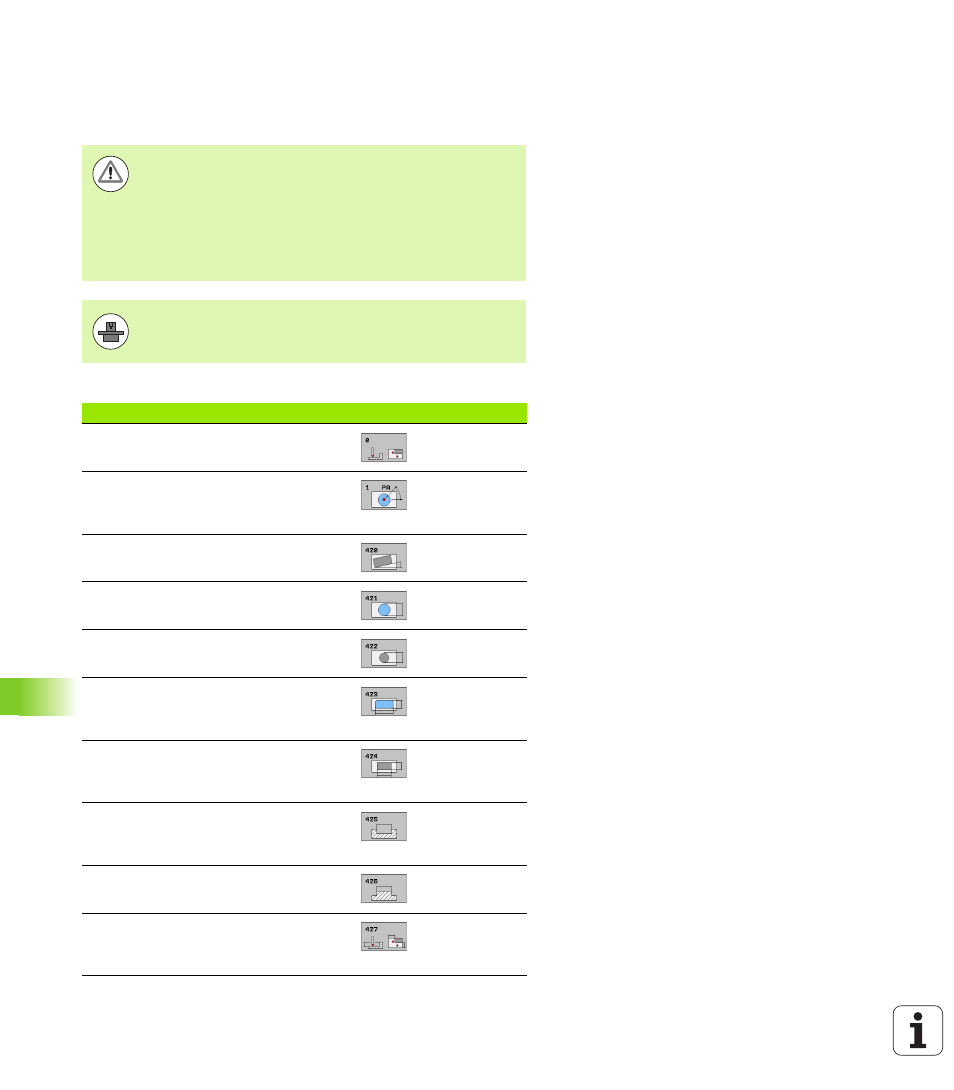

364 Ciclos de palpación: Controlar las piezas automáticamente
16.1 Nociones básicas
16.1 Nociones básicas
Resumen
El TNC dispone de doce ciclos para medir piezas automáticamente:
Al ejecutar los ciclos del sistema de palpación, el ciclo 8
CREAR SIMETRÍA, el ciclo 11 FACTOR DE MEDIDA y el
ciclo 26 FACTOR DE MEDIDA ESPEC. POR EJE no deben
estar activos.
HEIDENHAIN sólo garantiza la función de los ciclos de
palpación si se utilizan sistemas de palpación de
HEIDENHAIN.
El TNC debe estar preparado por el fabricante de la
máquina para el empleo de palpadores 3D.
Ciclo Softkey Página
0 SUPERFICIE DE REF. Medición de una
coordenada en cualquier eje Página 370
1 PUNTO REF. POLAR Medición de un
punto, dirección de palpación mediante
ángulo Página 371
420 MEDIR ANGULO Medir un ángulo
en el plano de mecanizado Página 373
421 MEDIR TALADRO Medir posición y
diámetro de un taladro Página 376
422 MEDIR CIRCULO EXTERIOR Medir
posición y diámetro de una isla circular Página 380
423 MEDIR INTERIOR DE CAJERA
Medición de posición, longitud y anchura
de una cajera rectangular Página 384
424 MEDIR EXTERIOR DE CAJERA
Medición de posición, longitud y anchura
de una isla rectangular Página 388
425 MEDIR ANCHURA INTER.
(2ª carátula de softkeys)Medir la anchura
interior de una ranura Página 392
426 MEDIR ISLA EXTERIOR (2ª carátula
de softkeys)Medir la anchura de una isla Página 395
427 MEDIR COORDENDADA (2ª
carátula de softkeys)Medir cualquier
coordenada en cualquier eje Página 398
