16.5 MEDIR T
A
LADR
O (ciclo
421, DIN/ISO: G421)

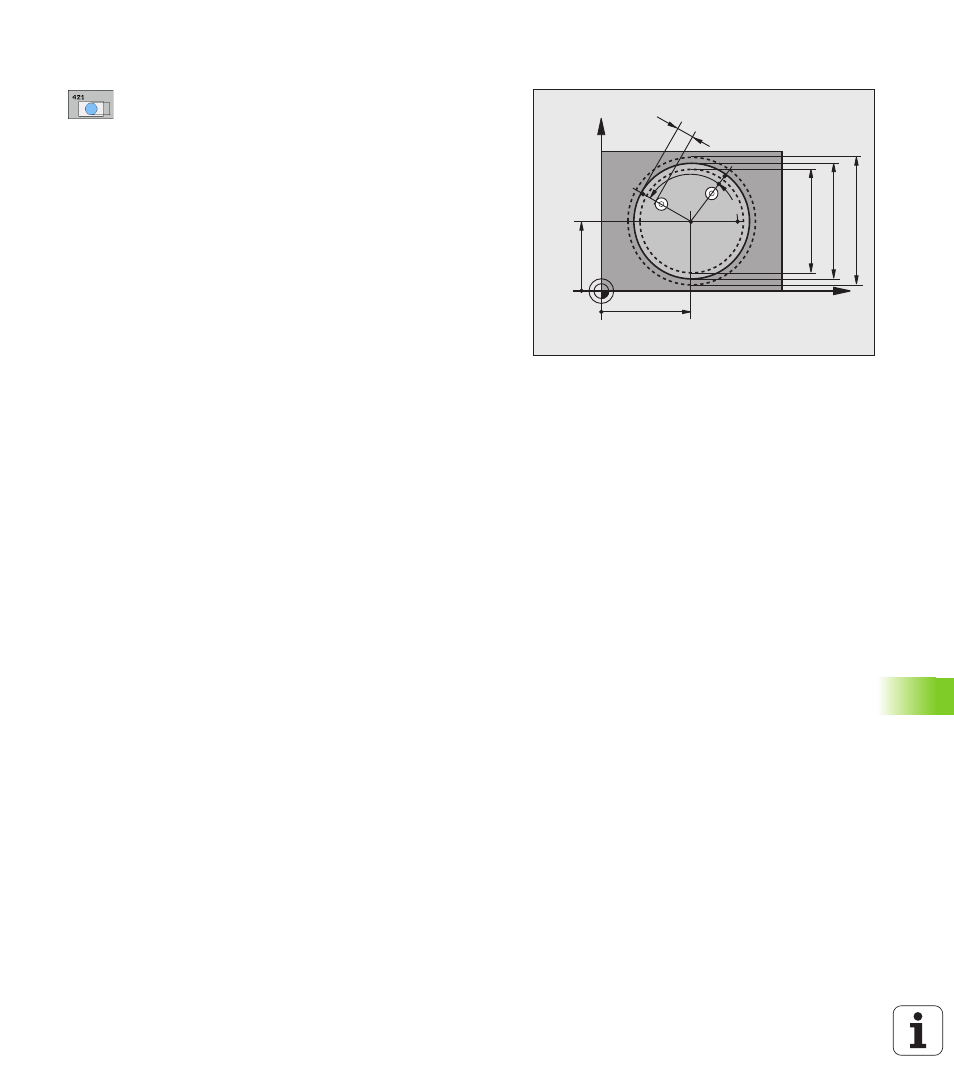

Parámetros de ciclo
U Centro 1er eje Q273 (valor absoluto): Centro del
taladro en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999.9999
U Centro 2º eje Q274 (absoluto): centro del taladro en
el eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
U Diámetro nominal Q262: introducir diámetro del
taladro. Campo de introducción 0 a 99999,9999
U Ángulo inicial Q325 (valor absoluto): ángulo entre el
eje principal del plano de mecanizado y el primer
punto de palpación. Campo de introducción
-360,0000 a 360,0000
U Paso angular Q247 (valor incremental): Ángulo
entre dos puntos de medición, el signo del paso
angular determina la dirección del mecanizado (- =
sentido horario). Si se quieren medir arcos de
círculo, deberá programarse un paso angular menor
a 90°. Campo de entrada -120.0000 hasta 120.0000
X
Y
Q274 ±Q280
Q273 ±Q279
Q27
6 Q325
Q247
Q262 Q275
SET_UP(TCHPROBE.TP)
+
Q320
