HEIDENHAIN TNC 320 243
1
1
.2 DESPLAZAMIENT
O
del punt
o cer
o
(ciclo 7
, DIN/ISO: G54)
11.2 DESPLAZAMIENTO del punto
cero (ciclo 7, DIN/ISO: G54)

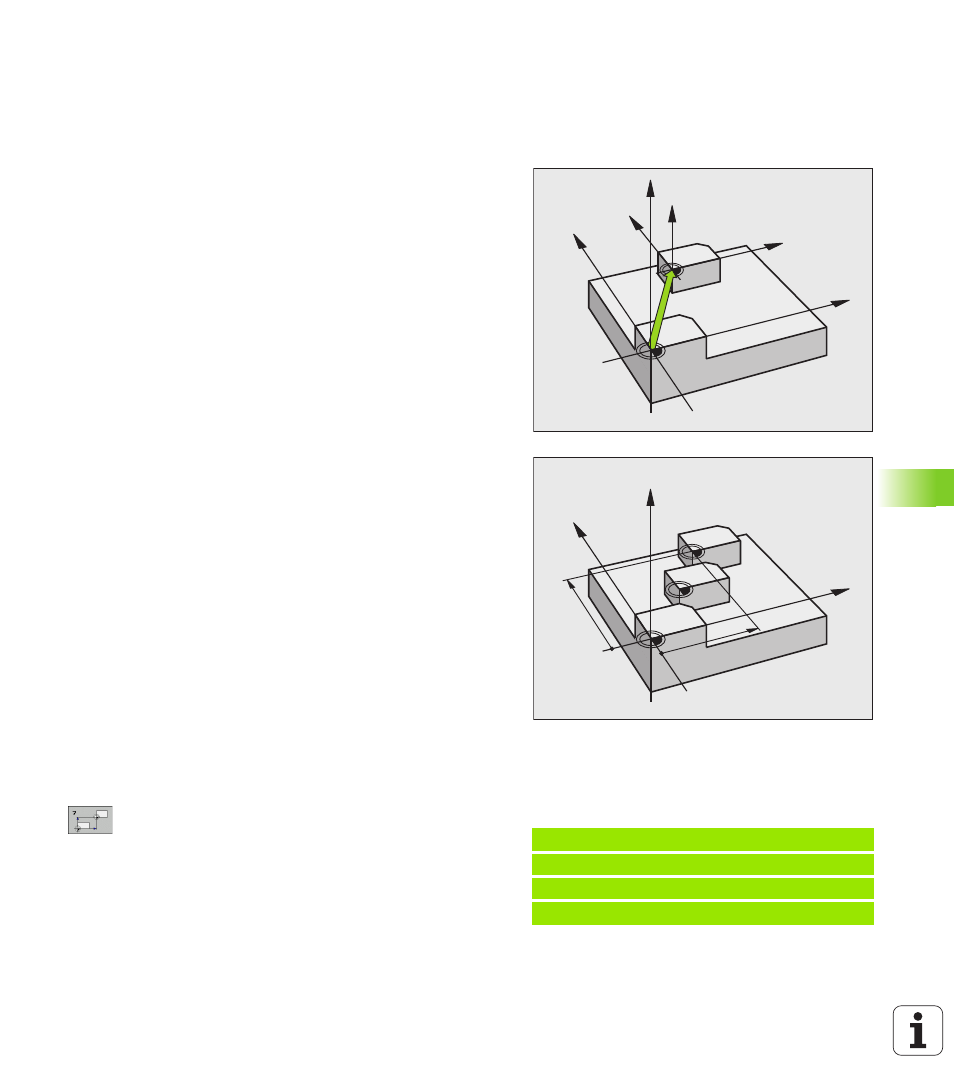

Funcionamiento
Con el DESPLAZAMIENTO DEL PUNTO CERO se pueden repetir
mecanizados en cualquier otra posición de la pieza.
Después de la definicin del ciclo DESPLAZAMIENTO DEL PUNTO
CERO, las coordenadas se refieren al nuevo punto del cero pieza. El
desplazamiento en cada eje se visualiza en la visualización de estados
adicional. También se pueden programar ejes giratorios.
Anulación
„ Programar el desplazamiento a las coordenadas X=0; Y=0 mediante
nueva definición de ciclo
„ Desde la tabla de puntos cero se llama a un desplazamiento con las
coordenadas
Llamar X=0; Y=0 etc.
Parámetros de ciclo
U Desplazamiento : Se introducen las coordenadas del
nuevo punto cero; los valores absolutos se refieren al
cero pieza, determinado mediante la fijación del punto
de referencia; los valores incrementales se refieren al
último cero pieza válido; si se desea, éste puede
desplazarse. Campo de introducción de hasta 6 ejes
NC, cada uno de -99999,9999 a 99999,9999
Z
Z
X
X
Y
Y
Z
X
Y
X
Y
Ejemplo: Bloques NC
13 CYCL DEF 7.0 PUNTO CERO
14 CYCL DEF 7.1 X+60
16 CYCL DEF 7.3 Z-5
15 CYCL DEF 7.2 Y+40
