5.5 RANURA CIR
C
ULAR (ciclo
254, DIN/ISO: G254)
U
Distancia de seguridad
Q200 (valor incremental):
Distancia entre la superficie frontal de la hta. y la
superficie de la pieza. Campo de introducción 0 a
99999,9999
U
Coordenada de la superficie de la pieza
Q203
(valor absoluto): Coordenada absoluta de la superfice
de la pieza. Campo de introducción -99999,9999 a
99999.9999
U
2ª distancia de seguridad
Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999
U
Estrategia de profundización
Q366: Tipo de
estrategia de profundización
0 = profundización vertical Independientemente del
ángulo de profundización ANGLE definido en la tabla
de la herramienta, el TNC profundiza
perpendicularmente
1, 2 = profundización pendular. En la tabla de
herramientas, el ángulo de profundización de la
herramienta activa ANGLE debe estar definido
distinto de 0. De lo contrario el TNC emite un aviso
de error.
U
Avance acabado
Q385: Velocidad de desplazamiento
de la hta. durante el acabado lateral y de profundidad
en mm/min. Campo de introducción 0 a 99999,999
alternativo FAUTO, FU, FZ
Ejemplo: Bloques NC
8 CYCL DEF 254 RANURA CIRCULAR
Q215=0
;TIPO DE MECANIZADO
Q219=12
;ANCHO DE RANURA
Q368=0.2
;SOBREMEDIDA LATERAL
Q375=80
;DIÁMETRO CÍRCULO TÉCNICO
Q367=0
;REFERENCIA POSICIÓN DE LA
RANURA
Q216=+50
;CENTRO 1ER. EJE
Q217=+50
;CENTRO 2º EJE
Q376=+45
;ÁNGULO INICIAL
Q248=90
;ÁNGULO DE ABERTURA
Q378=0
;PASO ANGULAR
Q377=1
;NÚMERO DE MECANIZADOS
Q207=500
;AVANCE DE FRESADO
Q351=+1
;TIPO DE FRESADO
Q201=-20
;PROFUNDIDAD
Q202=5
;PROFUNDIDAD DE PASO
Q369=0.1
;SOBREMEDIDA EN PROFUNDIDAD
Q206=150
;AVANCE AL PROFUNDIZAR
Q338=5
;PASO PARA ACABADO
Q200=2
;DISTANCIA DE SEGURIDAD
Q203=+0
;COORDENADA SUPERFICIE
Q204=50
;2A. DIST.DE SEGURIDAD
Q366=1
;PROFUNDIZAR
Q385=500
;AVANCE DE ACABADO
9 L X+50 Y+50 R0 FMAX M3 M99

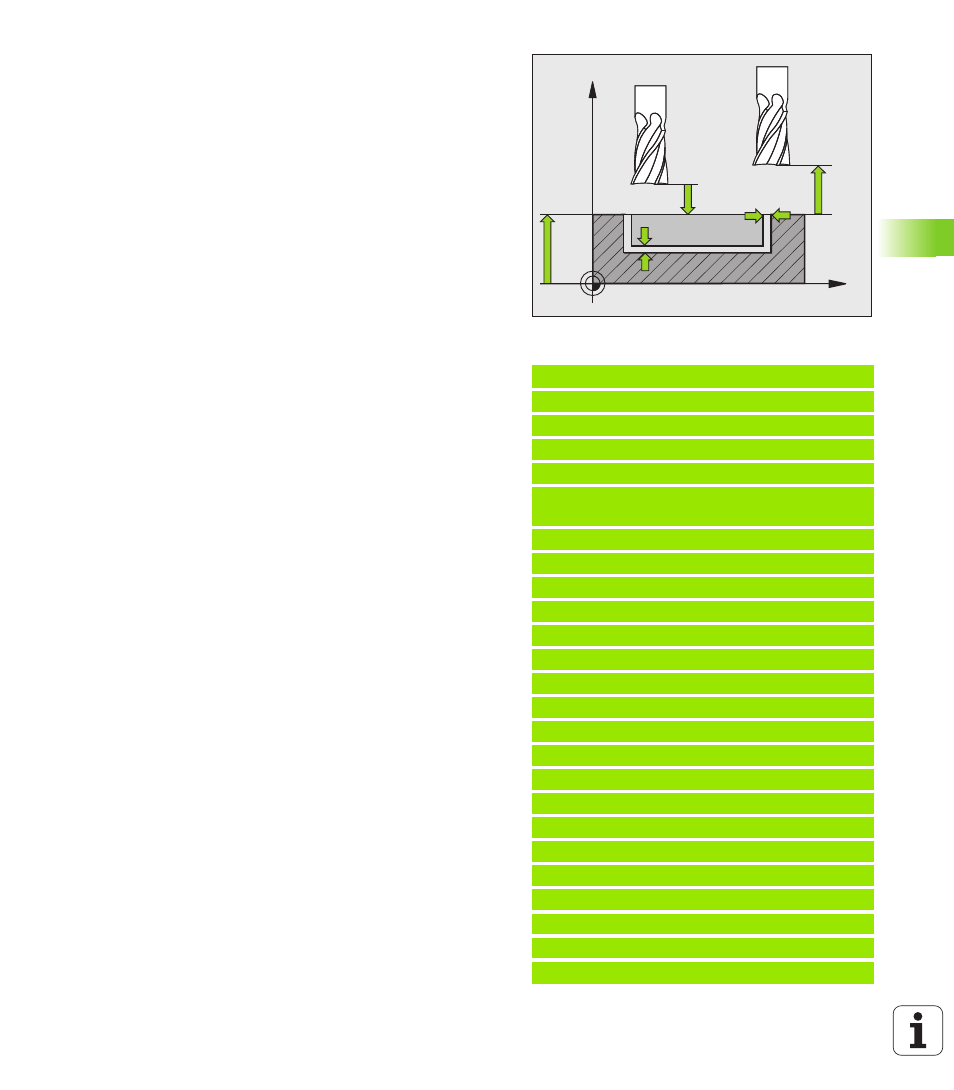

X
Z
Q200
Q204
Q203
Q369
Q368
