5
INSTALACIÓN
3-28 HPR260 Auto Gas Manual de Instrucciones

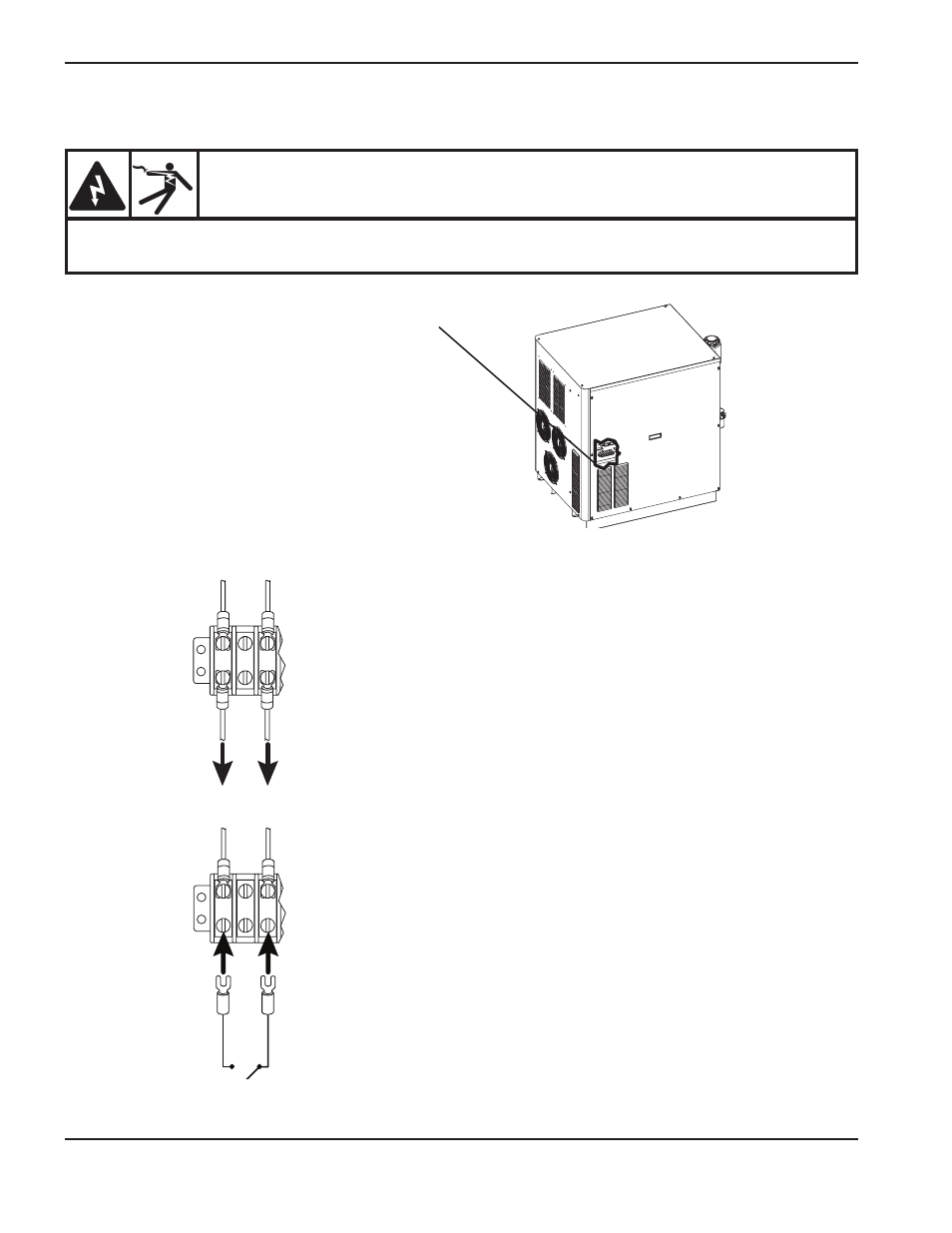

1. Ubique el bloque terminal 2 (TB2) en la fuente de energía.
2. Quite el alambre 1 como se muestra y conéctelo al terminal 2.
3. Instale los alambres para el control remoto a los terminales 1 y 2 como se muestra.
Ubicación TB2
1 2 3
1 3
TB2
1 3
1 2 3 TB2
1 3
Nota: Use un interruptor, relevador o relevador de estado sólido que es compatible con 24VAC @ 100 mA.
Debería ser un interruptor de contacto mantenido, no un interruptor de contacto momentáneo.
Interruptor de encender/apagar (on/off) remoto, (suministrado por el cliente)
PELIGRO
LAS DESCARGAS ELÉCTRICAS PUEDEN MATAR
D esconecte la potencia eléctrica antes de dar cualquier mantenimiento. Vea la sección de
Seguridad de este manual para más precauciones de seguridad.
