INSTALACIÓN
3-12 HPR260 Auto Gas Manual de Instrucciones
Instalar la consola de encendido
• Haga montaje de la consola de ignición sobre el puente para la configuración de alta frecuencia remota (RHF
en inglés).
• Haga montaje de la consola de ignición en la fuente de energía para la configuración de alta frecuencia local
(LHF en inglés).
• Deje espacio despejado para quitar la tapa superior para darle servicio.
B

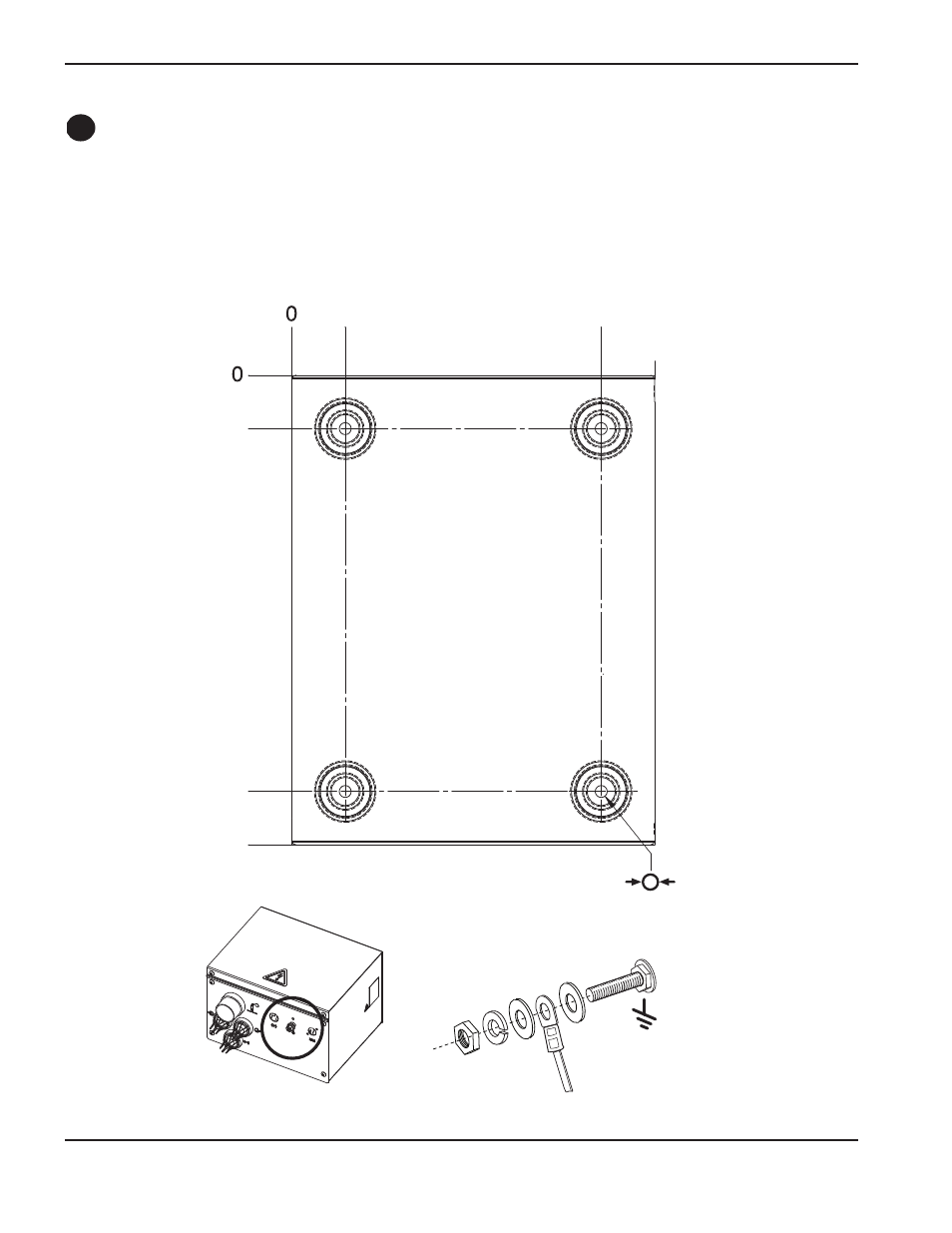

Conexión a tierra de la consola de ignición
7 mm
(4)
32 mm
32 mm 184 mm
279 mm
248 mm
216 mm
