HPR260 Auto Gas Manual de Instrucciones

5-39

MANTENIMIENTO

3

D23

D12

D26

D31

D32

D33

D3

D25

D1

D7

D5

D2

D35

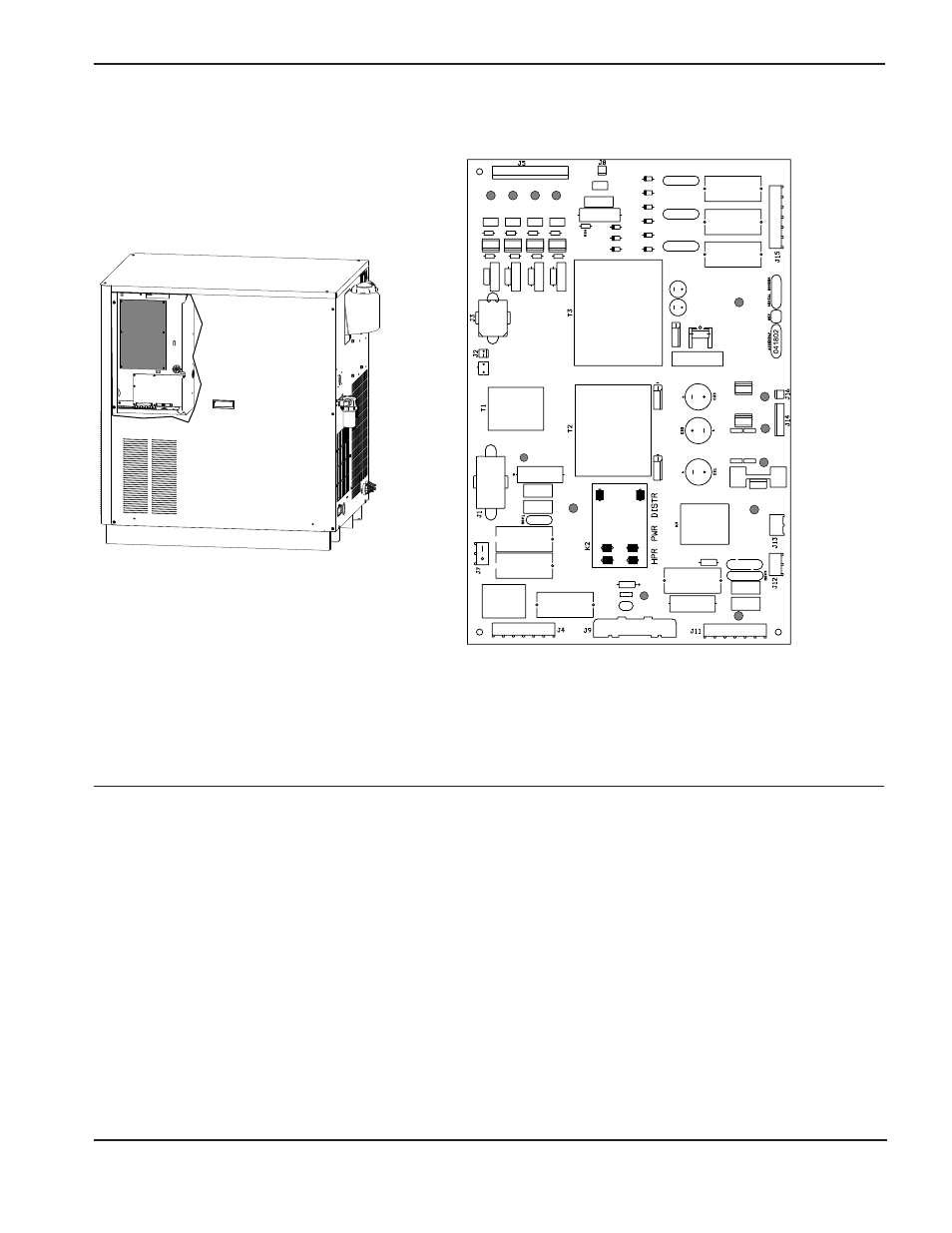

Tablilla de distribución PCB2 de fuente de energía

Lista de los indicadores luminosos (LED) de la tablilla PC de distribución de potencia

LED

Salida

Color

D1

Contactor

Rojo

D2

Relevador del arco piloto

Rojo

D3

120 VAC (activado por interruptor)

Verde

D5

Ignición HF (alta frecuencia)

Rojo

D7

Selección de surgimiento

Rojo

D12

24 VAC (activado por interruptor)

Verde

D23

240 VAC (activado por interruptor)

Verde

D25

+ 24 VDC

Rojo

D26

Motor de la bomba

Verde

D31

+ 5 VDC

Rojo

D32

- 15 VDC

Rojo

D33

+ 15 VDC

Rojo

D35

24 VAC

Verde
