5-46 HPR260 Auto Gas Manual de Instrucciones
MANTENIMIENTO
5
Nota: Resistencia de terminación CAN. Se
debe instalar el alambre de puente.

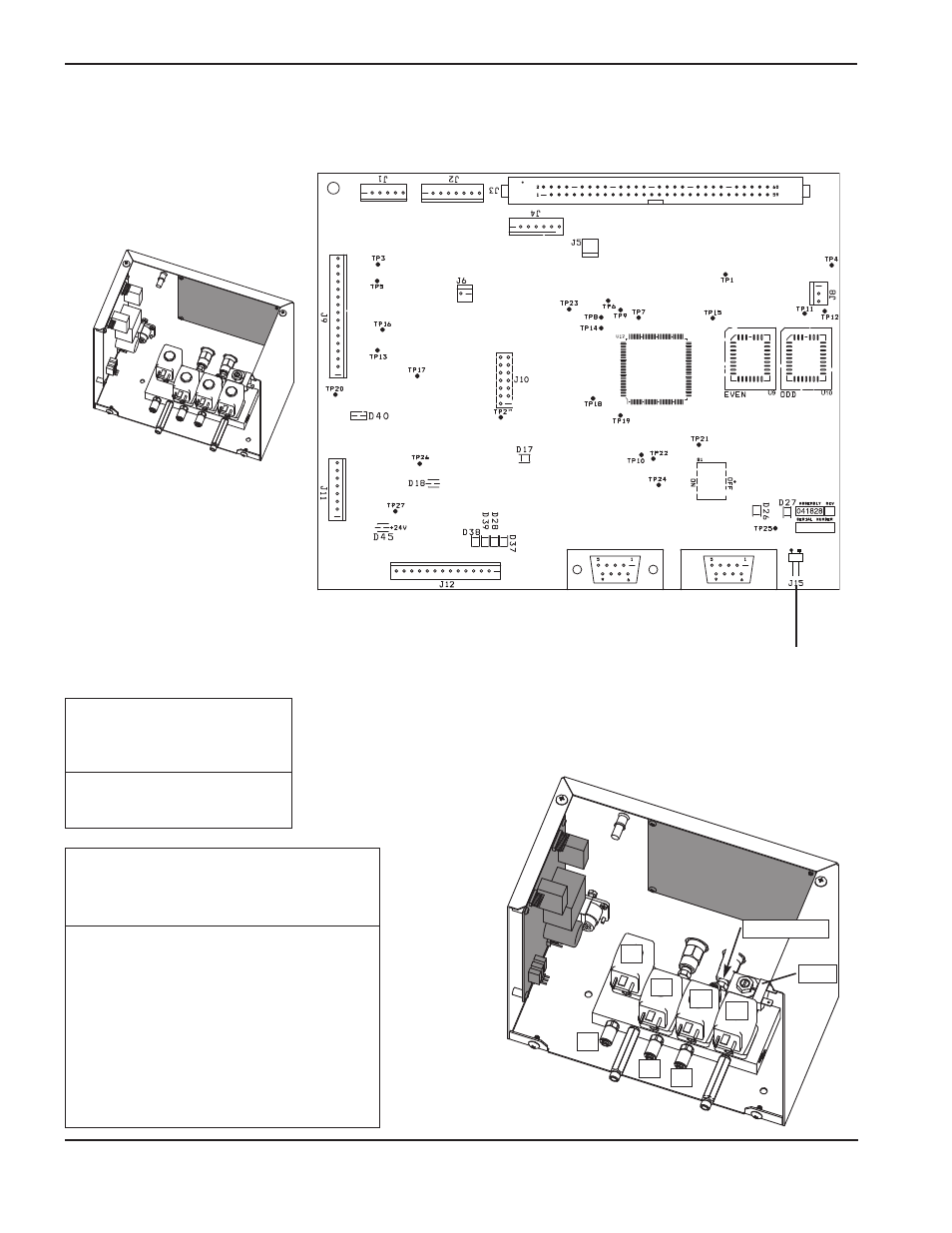

Tablilla de control PCB2 en consola de medición
Lista LED de la tablilla de control en la
consola de medición
LED Nombre de la señal Color
D17 + 3.3 VCD Verde
D18 + 5 VCD Verde
D26 CAN - RX Verde
D27 CAN - TX Verde
D28 Válvula Burkert 2 Rojo
D37 Válvula Burkert 1 Rojo
D38 Válvula Burkert 4 Rojo
D39 Válvula Burkert 3 Rojo
D40 + 15 VCD Verde
D45 + 24 VCD Verde
Lista de Firmware para
control de PCB2
Artículo Número de pieza
U9 081110 PAR
U10 081110 IMPAR
B1
B2
B3
B4
P8
P7
P6
SV16
P5 (no visible)
