5
HPR260 Auto Gas Manual de Instrucciones 5-45
MANTENIMIENTO

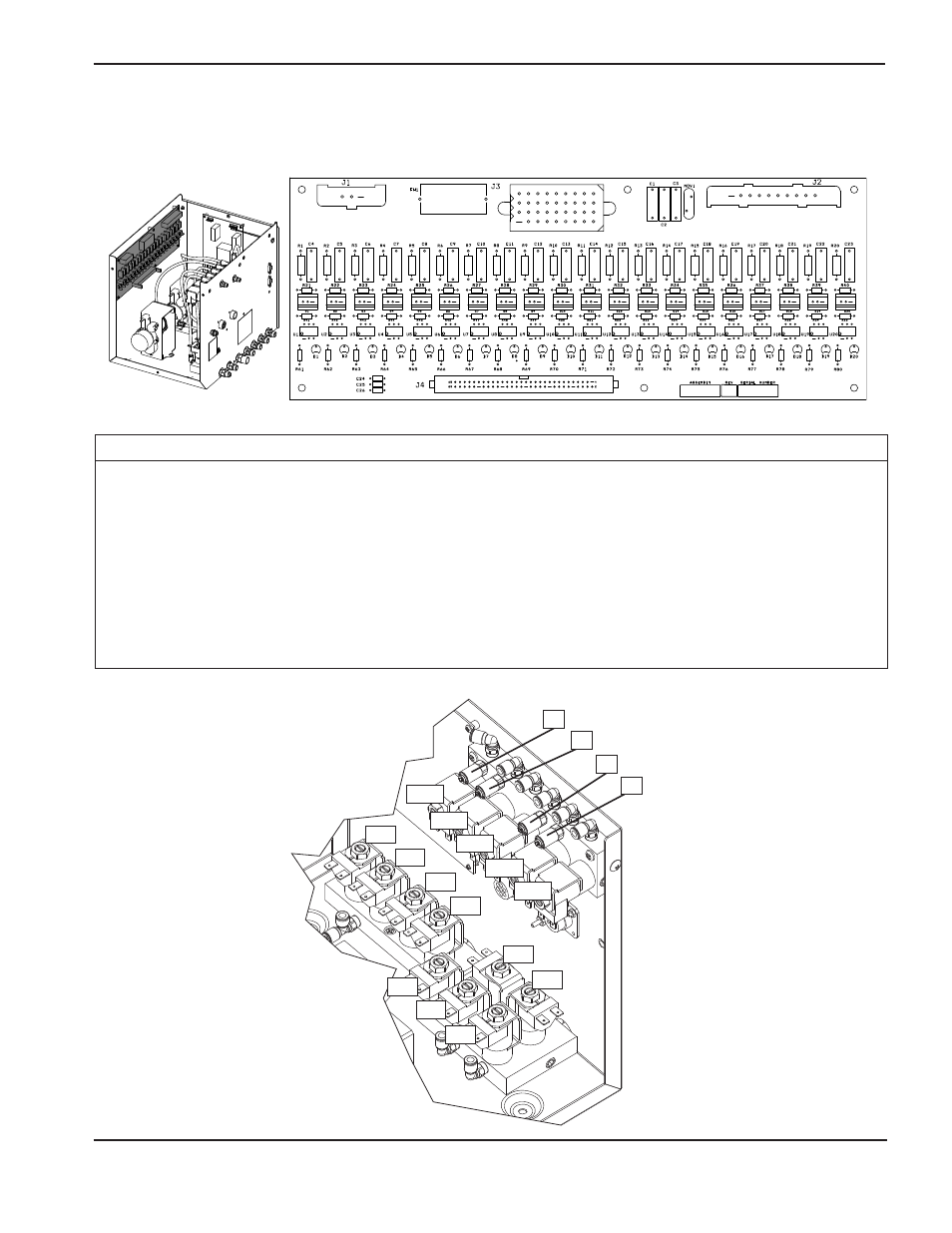

Controlador de válvula PCB3, AC, en consola de selección
LED Nombre de la señal Color LED Nombre de la señal Color
D1 SV1 Rojo D11 SV11 Rojo
D2 SV2 Rojo D12 SV12 Rojo
D3 SV3 Rojo D13 SV13 Rojo
D4 SV4 Rojo D14 SV14 Rojo
D5 SV5 Rojo D15 Sin uso Rojo
D6 SV6 Rojo D16 Respiradero solenoide en consola de medición Rojo
D7 SV7 Rojo D17 Cierre MV1 Rojo
D8 SV8 Rojo D18 Abra MV1 Rojo
D9 SV9 Rojo D19 Cierre MV2 Rojo
D10 SV10 Rojo D20 Abra MV2 Rojo
SV14
SV9
SV13
SV10
SV12
SV11
SV8
SV3
SV2
SV1
SV4
SV5
SV6
SV7
P2
P1
P3
P4
