LISTA DE PIEZAS
6-10 HPR260 Auto Gas Manual de Instrucciones
3
Cables de la antorcha
Número
de pieza
Descripción
128986 2 m (6 ft)
128935 3 m (10 ft)
128934 4.5 m (15 ft)
128784 7.5 m (25 ft)
128987 10 m (35 ft)
128785 15 m (50 ft)
128988 20 m (65 ft)
Número
Artículo de pieza Descripción
1 128818 HPR machine torch assembly
2 220162 Quick-disconnect torch
3 220340 Water tube
4 220163 Quick-disconnect receptacle
5 220232 Torch mounting sleeve assembly
6 104269 2” spanner wrench
128879 Torch kit: bullet plugs, o-rings, water tube and seal
128880 Quick disconnect kit: o-ring and connector
Véase Apéndice D de este manual para los números de pieza de cortar a bisel.
1
3 2
4
6
5

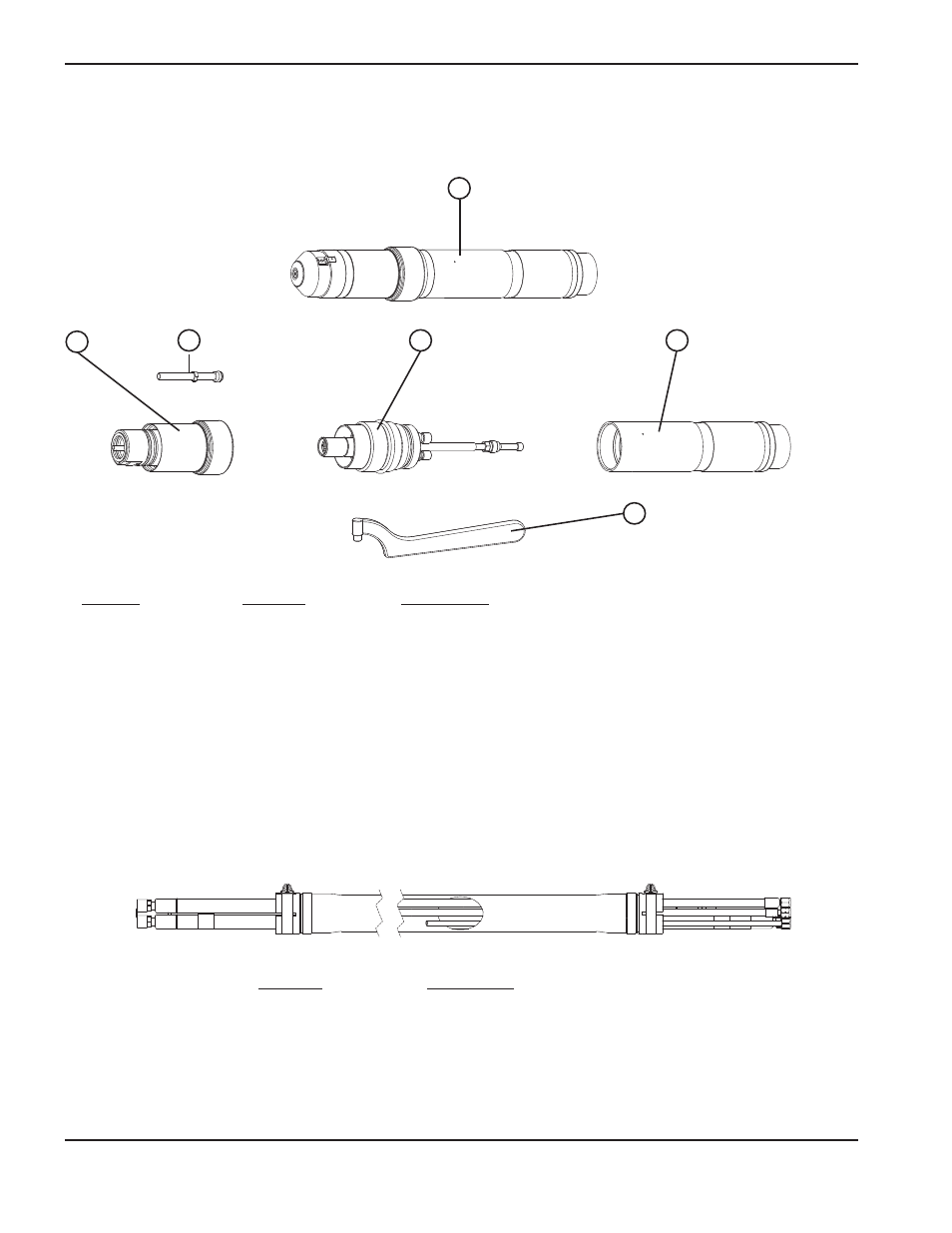

Antorcha HyPerformance
Ensamblaje de la antorcha
