HPR260 Auto Gas Manual de Instrucciones
5-43
MANTENIMIENTO
4
Nota: Resistencia de terminación CAN. Se
debe quitar el alambre de puente.

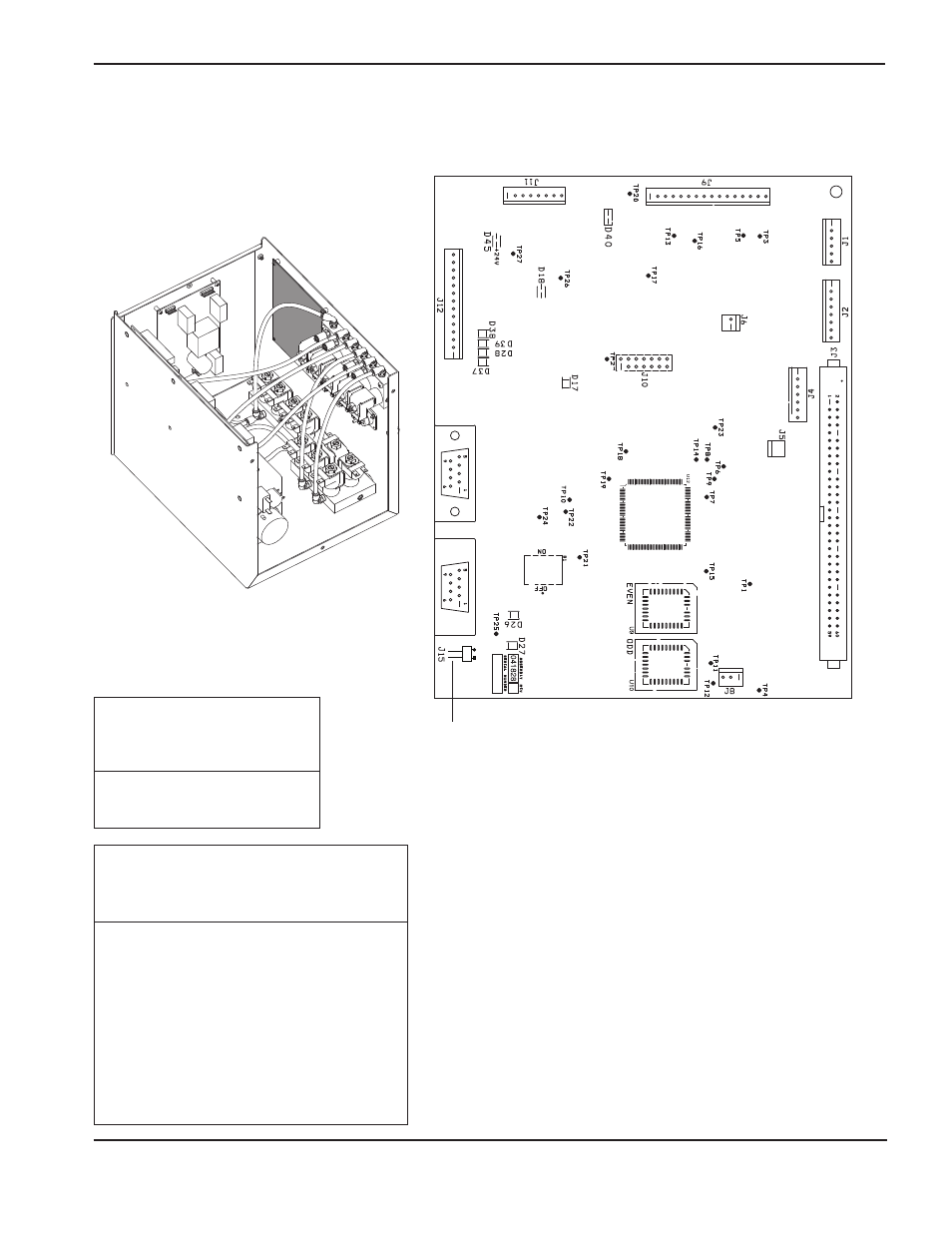

Tablilla de control PCB2 de consola de selección
Lista LED de tablilla de control en
consola de selección
LED
Nombre de la señal
Color
D17
+ 3,3 VCD
Verde
D18
+ 5 VCD
Verde
D26
CAN - RX
Verde
D27
CAN - TX
Verde
D28
Sin uso
Rojo
D37
Sin uso
Rojo
D38
Sin uso
Rojo
D39
Sin uso
Rojo
D40
+ 15 VCD
Verde
D45
+ 24 VCD
Verde
Lista de Firmware para
control de PCB2
Artículo Número de pieza
U9
081100
PAR
U10
081100
IMPAR
