INSTALACIÓN

3-34

HPR130 Manual de gas

Manual de Instrucciones

5

Conectando la potencia

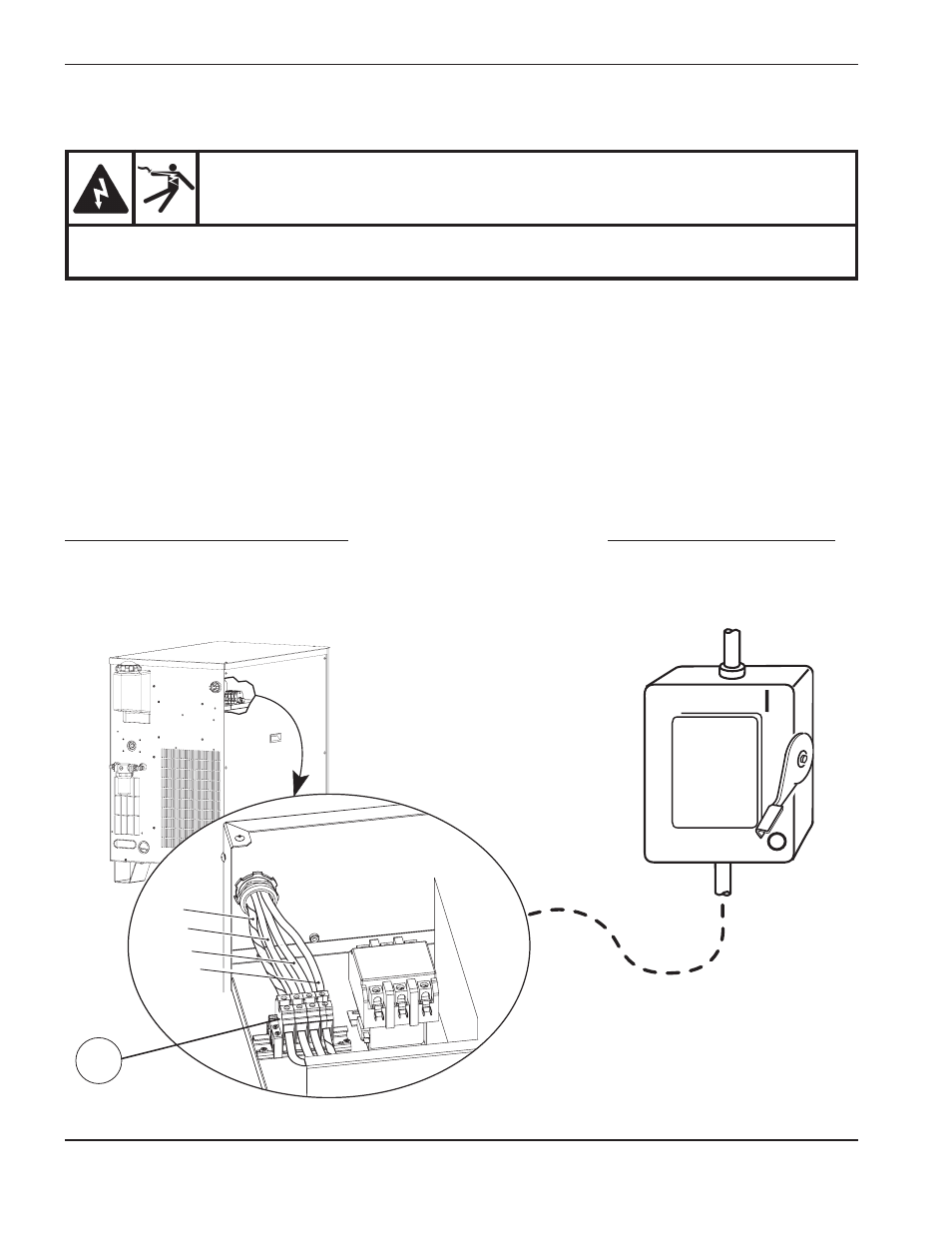

1. Instale el cable de potencia a través del protector del cable en la parte de atrás de la fuente de energía.

2. Conecte la conexión a tierra (PE) al terminal GND (tierra) de TB1 como se muestra abajo.

3. Conecte los cables de potencia (energía) a los terminales TB1 como se muestra abajo.

4. Verifique que el interruptor de desconexión de la línea esté en la posición OFF (apagado) y se lo mantenga en

la posición “OFF” mientras se haga la instalación del sistema

5. Conecte todos los cables del cordón de potencia primaria al interruptor de desconexión de línea siguiendo los

códigos eléctricos nacionales o locales.

PELIGRO

LAS DESCARGAS ELÉCTRICAS PUEDEN MATAR

El interruptor de conexión de línea debe estar en posición “Apagado” antes de hacer las conexiones
del cable de alimentación.

Interruptor de

desconexión

de línea

Cable de

potencia

TB1

W

V

GND

U

Colores de alambres norteamericanos
U = Negro
V = Blanco
W = Rojo
(PE) Tierra = Verde/Amarillo

Colores de alambres europeos
U = Negro
V = Azul
W = Café
(PE) Tierra = Verde/Amarillo
