INSTALACIÓN
HPR130 Manual de gas
Manual de Instrucciones
3-7
Aterrizando la mesa de trabajo
Si se instala una varilla de tierra suplementaria cerca de la mesa de trabajo para reducir EMI, debe de conectarse
directamente a la conexión protectora a tierra PE de la estructura del edificio, que está conectada a la conexión a
tierra de la red eléctrica; o a tierra directamente, mientras que la resistencia entre la varilla de tierra y la conexión a
tierra del servicio eléctrico, cumpla con los códigos nacionales y locales. Ponga esta varilla suplementaria de tierra
a una distancia de menos de 6 m. de la mesa de trabajo, de acuerdo a los códigos eléctricos nacionales y locales.
Si se aterriza cualquier módulo a la mesa de trabajo, la mesa de trabajo tiene que aterrizarse a la fuente de
energía, o se puede cambiar la configuración para cumplir con los códigos eléctricos nacionales y locales
aplicables.
Se puede poner un condensador de ferrito entre la varilla de tierra de la mesa de trabajo y la tierra protectora PE,
con un número de vueltas de bobina a través del reactor para aislarlo de la conexión a tierra de seguridad (a 60 Hz.)
de cualquier interferencia electromagnética (frecuencias arriba de 150 Khz.). Mientras más vueltas de bobina se
den, mejor. Se puede hacer un reactor de ferrito adecuado, embobinando 10 vueltas o más del cable de tierra al
rededor de la parte número 77109-A7 de Magnetics, la parte número 59-77011101 de Fair-Rite, u otro reactor de
ferrito equivalente. Ubique el reactor lo más cerca que fuera posible de la fuente de energía plasma.

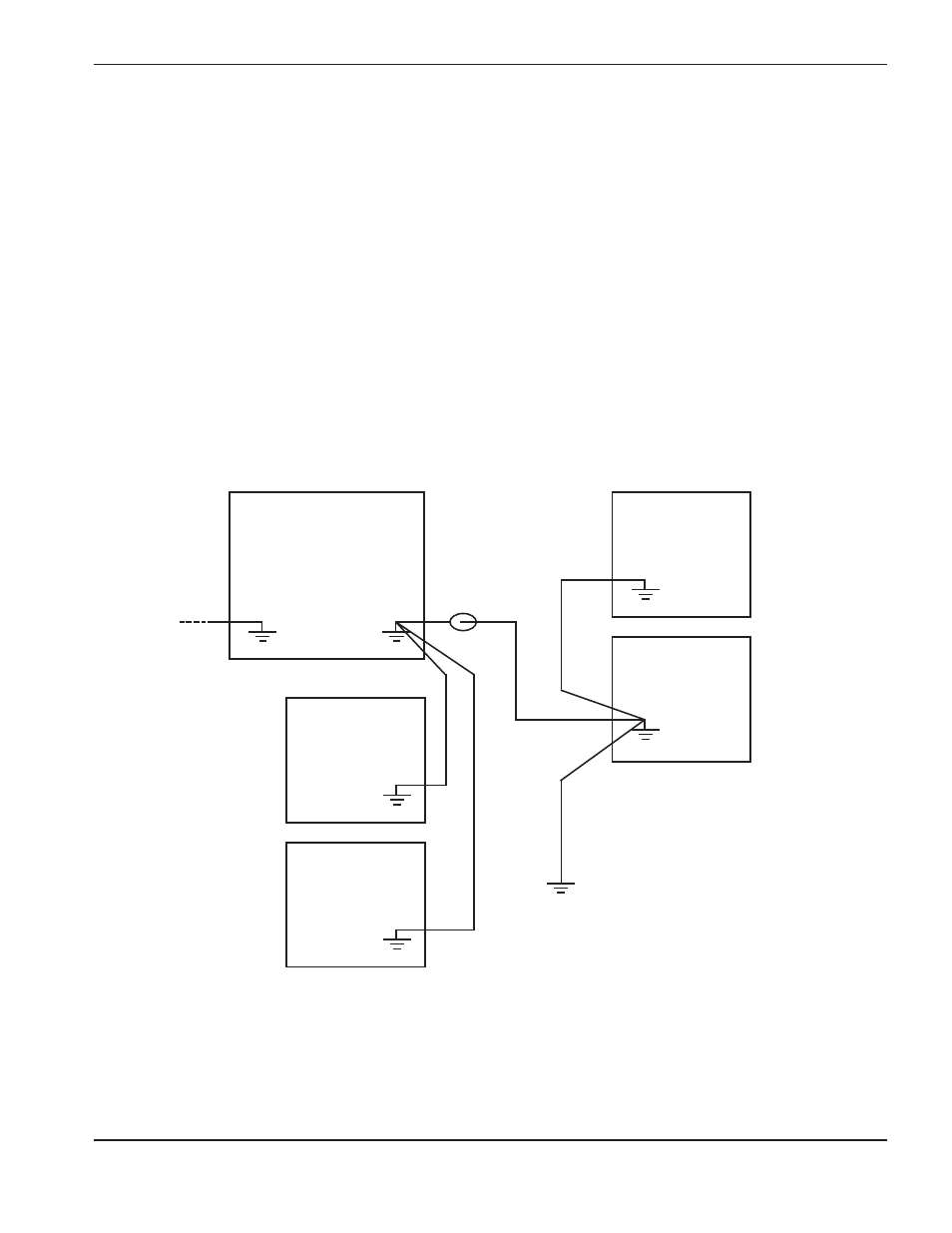

Figura 1
Configuración recomendada para la conexión a tierra
Nótese:
La configuración puede variar en cada instalación y puede requerir un esquema conexión a tierra
diferente.
Fuente de energía plasma
(PE)
(PE)
(PE)
(PE)
Alambre eléctrico
de entrada
Tierra
Reactor de ferrito
Varilla suplementaria
para conexión a tierra
Consola de gas
Otro equipo
que reciba potencia
de la fuente de
energía plasma
Consola de ignición
Mesa de trabajo
