INSTALACIÓN

HPR130 Manual de gas

Manual de Instrucciones

3-33

5

Corriente

Tamaño

El tamaño de cable

de entrada

recomendado

recomendado para longitud

Voltaje de

a 19,5 kW

de fusible de

máxima para 15 m

entrada

Fásico

de salida

acción lenta

Tazada para 60º C

200/208 VCA

3

62/58 A

85 A

30 mm

2

(3 AWG)

240 VCA

3

52 A

65 A

26 mm

2

(4 AWG)

400 VCA

3

32 A

40 A

10 mm

2

(8 AWG)

440 VCA

3

28 A

35 A

8 mm

2

(8 AWG)

480 VCA

3

26 A

35 A

8 mm

2

(8 AWG)

600 VCA

3

21 A

30 A

6 mm

2

(10 AWG)

Interruptor de desconexión de línea

El interruptor de desconexión de línea sirve como un aparato para desconectar (aislar) el
suministro de voltaje. Instale el interruptor cerca de la fuente de energía para tener acceso
fácil al operario.

La instalación debe ser hecha por un electricista licenciado y diplomado y llenando los
requisitos de los códigos nacionales o locales aplicables.

El interruptor debería:

• aislar el equipo eléctrico y desconectar todos los conductores eléctricamente vivos

del suministro de voltaje cuando esté en la posición “OFF” (apagada)

• tener una posición “OFF” y una posición “ON” (encendida) marcada claramente con “O” (OFF) y “I” (ON)
• tener una manija de operación externa capaz de poderse trabar en la posición “OFF“ o tener un

mecanismo operado por fuerza que sirve como una parada de emergencia

• tener fusibles de función demorada instalados para la capacidad apropiada (véase la tabla arriba).

Requisitos de potencia eléctrica

General

Todos los interruptores, fusibles de acción lenta, y cables de potencia son
suministrados por el cliente y deben elegirse según los códigos eléctricos
nacionales o locales aplicables. La instalación debe ser hecha por un electricista
diplomado y licenciado. Use un interruptor de desconexión de línea primaria para la
fuente de energía.

Cable de potencia

Los tamaños de los alambres varían basado en la distancia que hay del receptáculo a la caja principal. Los
tamaños de alambre en la tabla de arriba fueron tomados del folleto National Electric Code 1990 (Código Eléctrico
Nacional 1990) en la tabla 310.16 (EE.UU.). Utilice un cable de potencia de entrada tipo SO, de 4 conductores,
con una capacidad de temperatura del conductor de 60º C. La instalación debe ser llevada a cabo por un
electricista diplomado y capacitado.

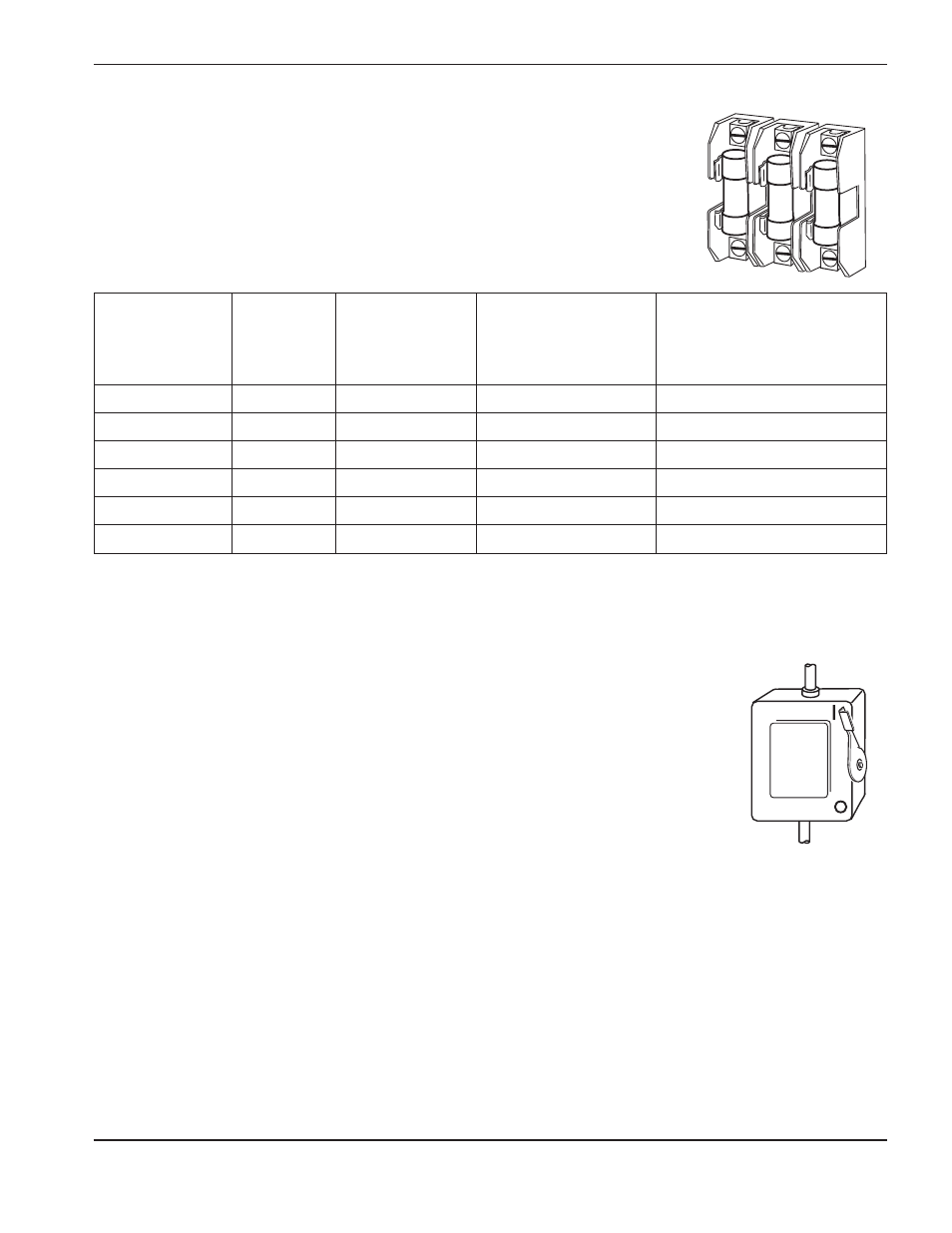

FUSE

SWITCH BOX

Nota:

Las recomendaciones del tamaño del AWG del cable han sido tomadas de la tabla 310-16
del folleto del National Electric Code (Código Eléctrico Nacional – EE.UU.).
