INSTALACIÓN

3-10

HPR130 Manual de gas

Manual de Instrucciones

5

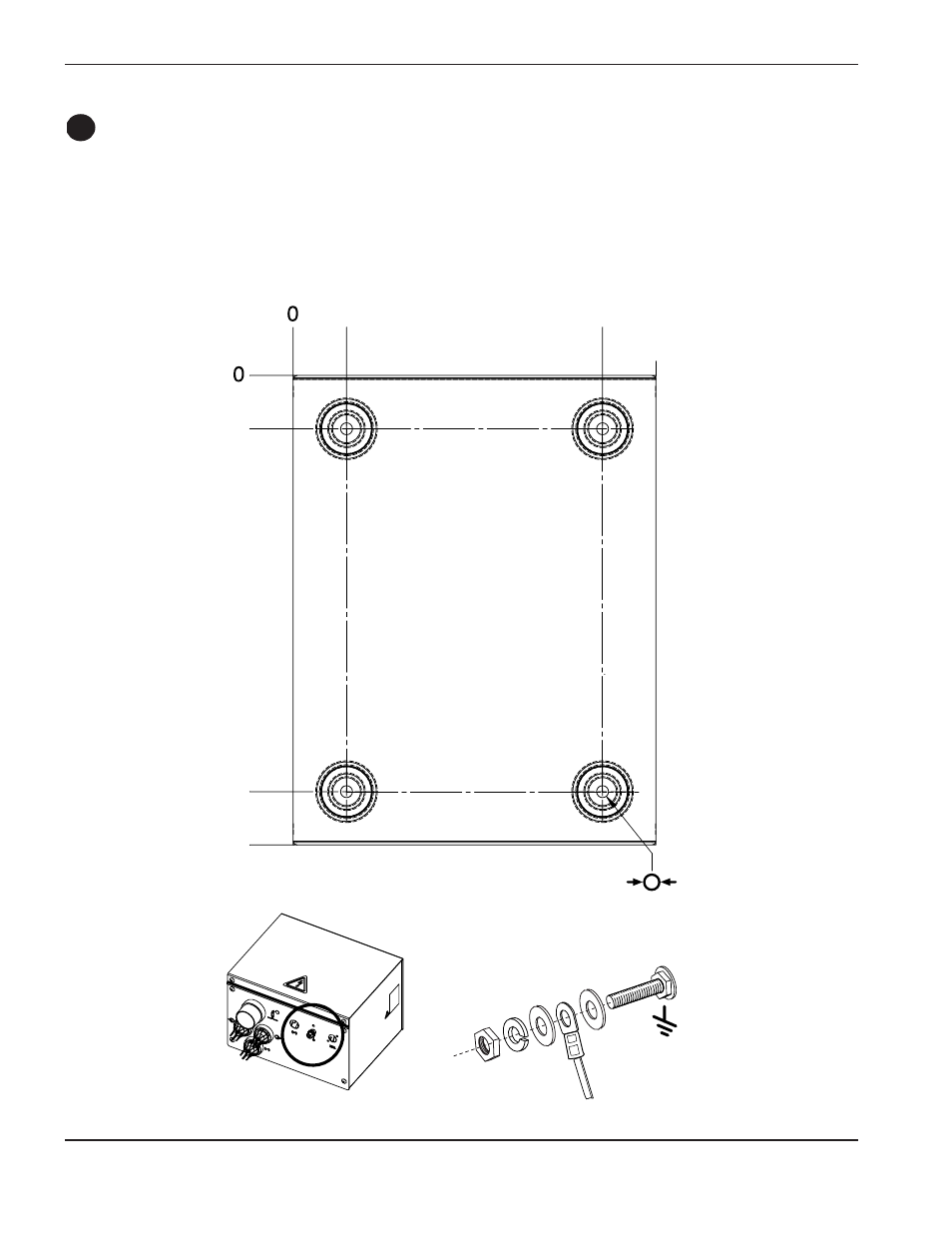

Montaje de la consola de ignición

• Haga montaje de la consola de ignición sobre el puente para la configuración de alta frecuencia remota

(RHF en inglés).

• Haga montaje de la consola de ignición en la fuente de energía para la configuración de alta frecuencia

local (LHF en inglés).

• Deje espacio despejado para quitar la tapa superior para darle servicio.

B

7 mm

(4)

32 mm

32 mm

184 mm

279 mm

248 mm

216 mm

Conexión a tierra de la consola de ignición
