INSTALACIÓN

3-18

HPR130 Manual de gas

Manual de Instrucciones

5

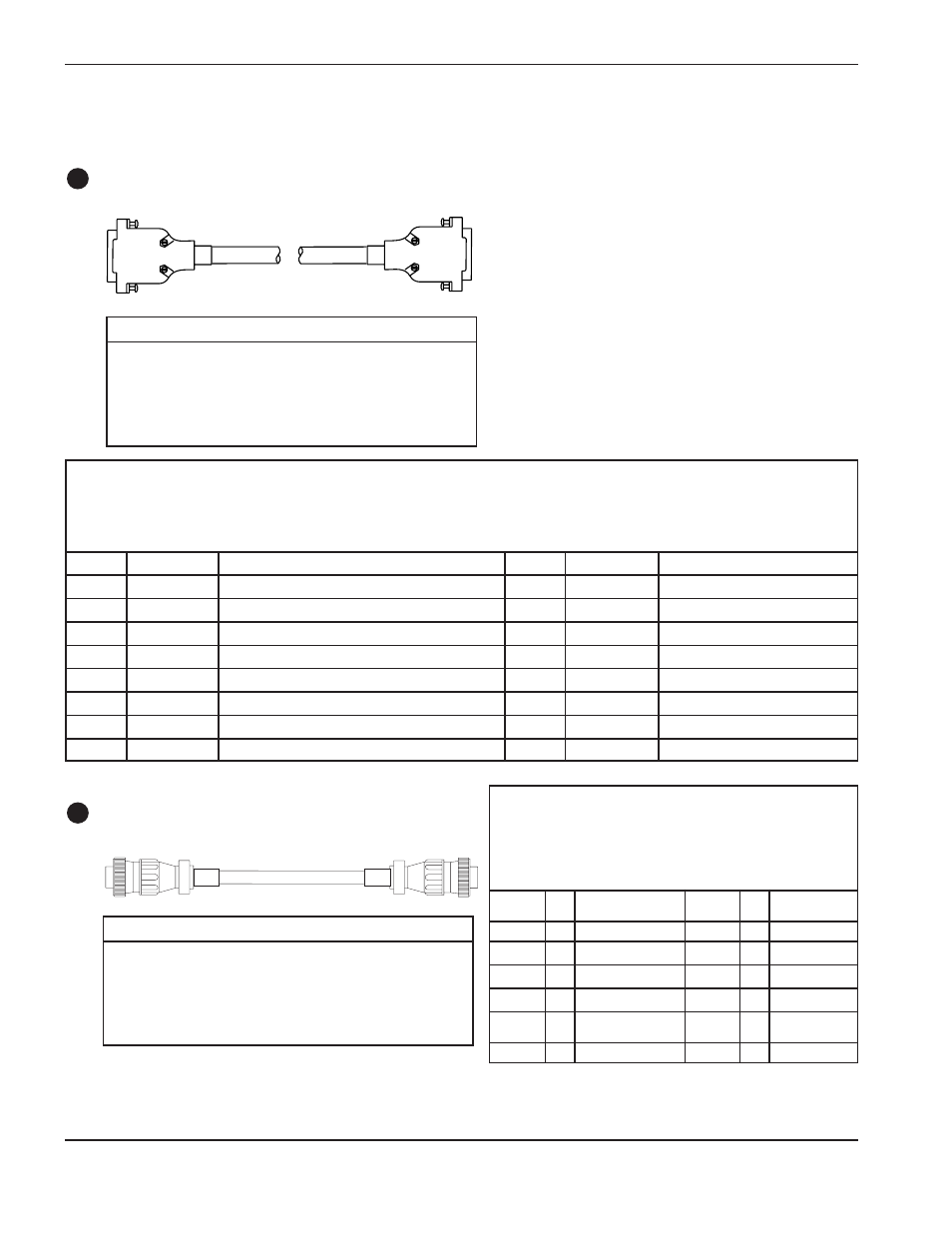

Fuente de energía a los cables de la consola de gas

Cable de control

5

Cable de potencia

6

LISTA DE LAS SEÑALES DEL CABLE – Fuente de energía a consola de gases

Extremo de la fuente de energía

Extremo de la consola de gas

Núm.

Núm.

de patilla Entrada/Salida

Descripción

de patilla Entrada/Salida

Función

1

Sin uso

1

6

Sin uso

6

2

Entrada/Salida

CANL

2

Entrada/Salida

Comunicación de serie de CAN

7

Entrada/Salida

CANH

7

Entrada/Salida

Comunicación de serie de CAN

3

CAN Tierra

3

Referencia de tierra de CAN

9

Sin uso

9

Sin uso

8

Sin uso

8

4

Sin uso

4

5

Sin uso

5

LISTA DE LAS SEÑALES DEL CABLE –

Fuente de energía a consola de gases

Extremo de la

Extremo de la

fuente de energía

consola de ignición

Núm.

Núm.

de patilla E/S Descripción

de patilla E/S

Función

1

120Vac

1

Eléctricamente viva

2

120Vac Regreso

2

3

Tierra

3

4

Sin uso

4

5

Sin uso

5

6

24Vac

6

Eléctricamente viva

7

24Vac Regreso

7

E/S = Entrada/Salida

No. de pieza

Largo

No. de pieza

Largo

123784*

3 m (10 ft)

123737

25 m (82 ft)

123839

4.5 m (15 ft)

123738

35 m (115 ft)

123691

7.5 m (25 ft)

123739

45 m (150 ft)

123840

10 m (35 ft)

123842

60 m (200 ft)

123711

15 m (50 ft)

123843

75 m (250 ft)

123841

20 m (65 ft)

No. de pieza

Larcgo

No. de pieza

Largo

123785*

3 m (10 ft)

123740

25 m (82 ft)

123846

4.5 m (15 ft)

123676

35 m (115 ft)

123674

7.5 m (25 ft)

123677

45 m (150 ft)

123847

10 m (35 ft)

123849

60 m (200 ft)

123675

15 m (50 ft)

123850

75 m (250 ft)

123848

20 m (65 ft)

*

Los números de cables 123784 y 123785 son para usarse con sistemas que tienen la consola de gas montada en la fuente de energía.
