INSTALACIÓN

3-14

HPR130 Manual de gas

Manual de Instrucciones

5

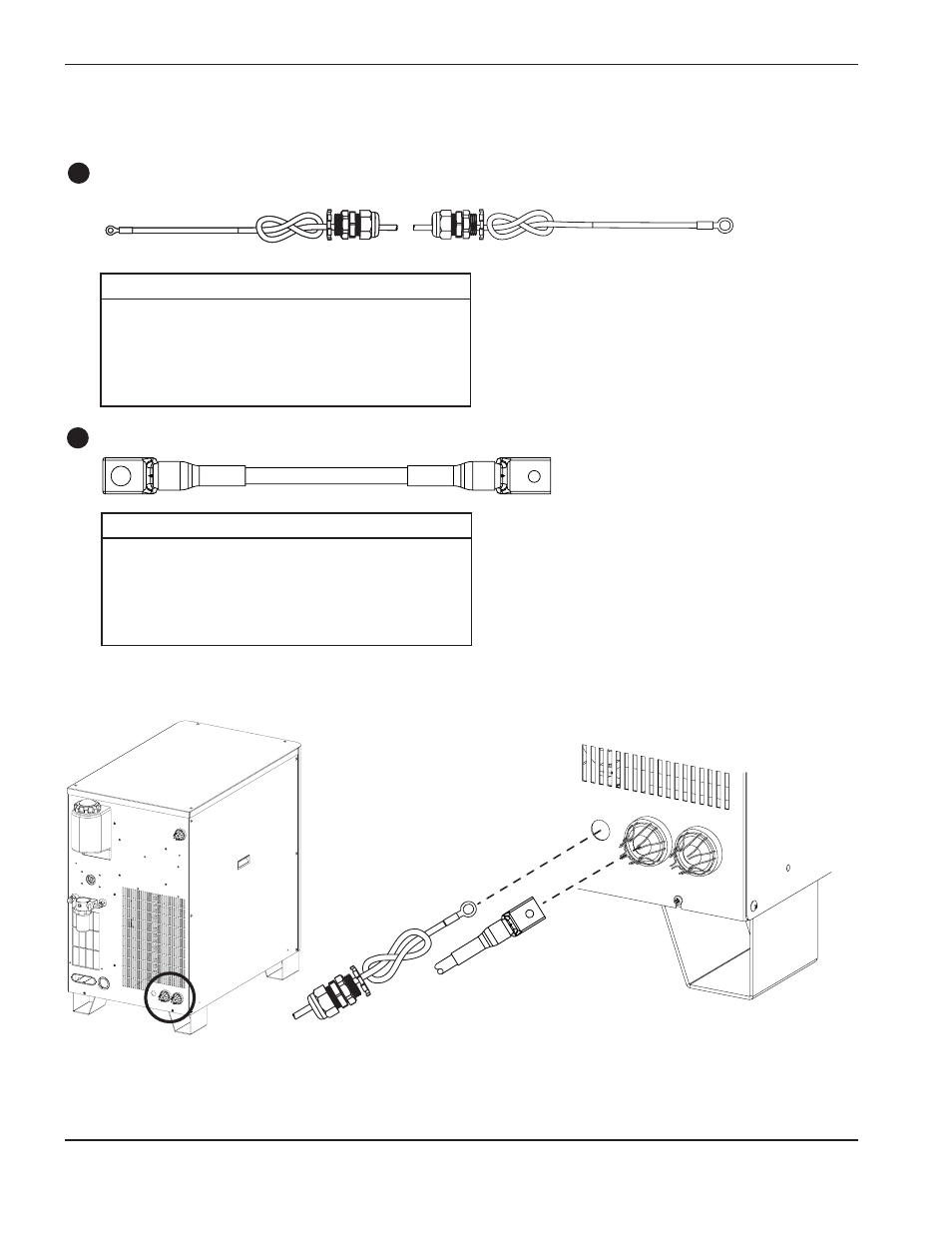

Cables entre la fuente de energía a la consola de ignición

Cable del arco piloto

1

Cable negativo

2

Cable del
arco piloto

Cable negativo

Consola de ignición

Fuente de energía

Consola de ignición

Tablilla I/O

No. de pieza

Largo

No. de pieza

Largo

123702*

1.5 m (5 ft)

123815

20 m (65 ft)

123661

3 m (10 ft)

123734

25 m (82 ft)

123813

4.5 m (15 ft)

123664

35 m (115 ft)

123662

7.5 m (25 ft)

123665

45 m (150 ft)

123814

10 m (35 ft)

123778

60 m (200 ft)

123663

15 m (50 ft)

123779

75 m (250 ft)

No. de pieza

Largo

No. de pieza

Largo

123803*

1.5 m (5 ft)

123823

20 m (65 ft)

123820

3 m (10 ft)

123735

25 m (82 ft)

123821

4.5 m (15 ft)

123668

35 m (115 ft)

123666

7.5 m (25 ft)

123669

45 m (150 ft)

123822

10 m (35 ft)

123824

60 m (200 ft)

123667

15 m (50 ft)

123825

75 m (250 ft)

*

Los números de cables 123803 y 123702 son para usarse con sistemas que tienen consola de ignición montada en la fuente de energía
