MANTENIMIENTO

HPR130 Manual de gas

Manual de Instrucciones

5-25

5

Circuito de inicio PCB1

Operación

El circuito de arrancar es un interruptor de alta velocidad que rápidamente transfiere la corriente del arco piloto
desde cable del arco piloto al cable de trabajo. El circuito de arrancar lleva a cabo 2 funciones:

1. Permite que la corriente inicial del arco piloto fluya a través del cable de arco piloto rápidamente, con poca

impedancia.

2. Después de haber establecido la corriente inicial del arco piloto, el circuito de arrancar introduce impedancia a

la carga del arco piloto para apoyar la transferencia del arco a la pieza de trabajo. Ver diibujo esquemático
abajo.

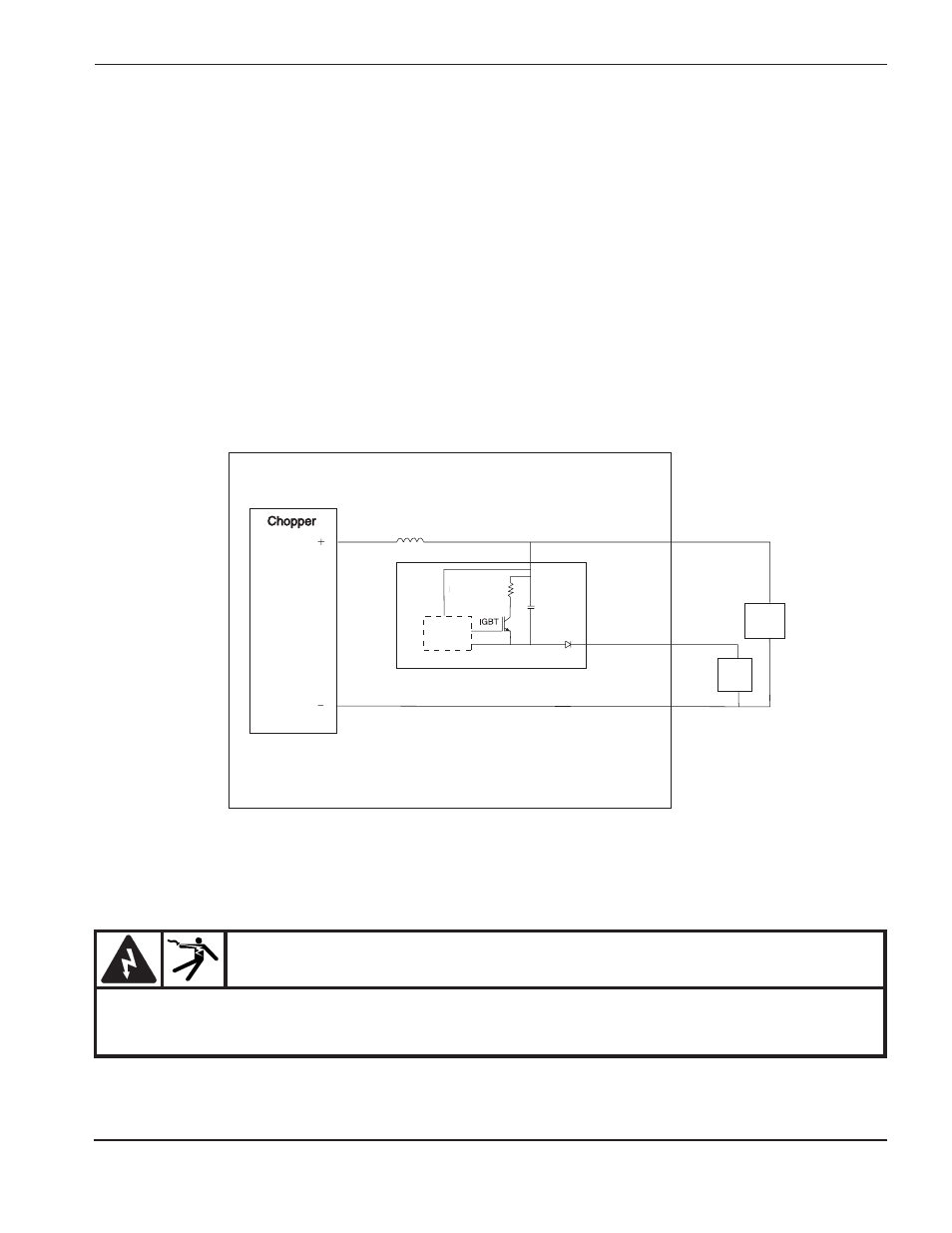

El esquemático de las funciones del circuito de arranque

Fuente de energía plasma

Ahogador

Diodo

Circuito de arranque

Arco de

corte

Arco

piloto

Resistencia de

potencia

Control de

lógica

Búsqueda de averías del circuito de arranque

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA: Siempre use cuidado cuando dé servicio a una fuente de
energía que esté enchufada con las tapas laterales removidas. Voltajes peligrosos existen dentro de
la fuente de energía la cual podría causar lesiones o muerte.

Condensadores

ALEL
