MANTENIMIENTO
5-24 HPR130 Manual de gas Manual de Instrucciones
3

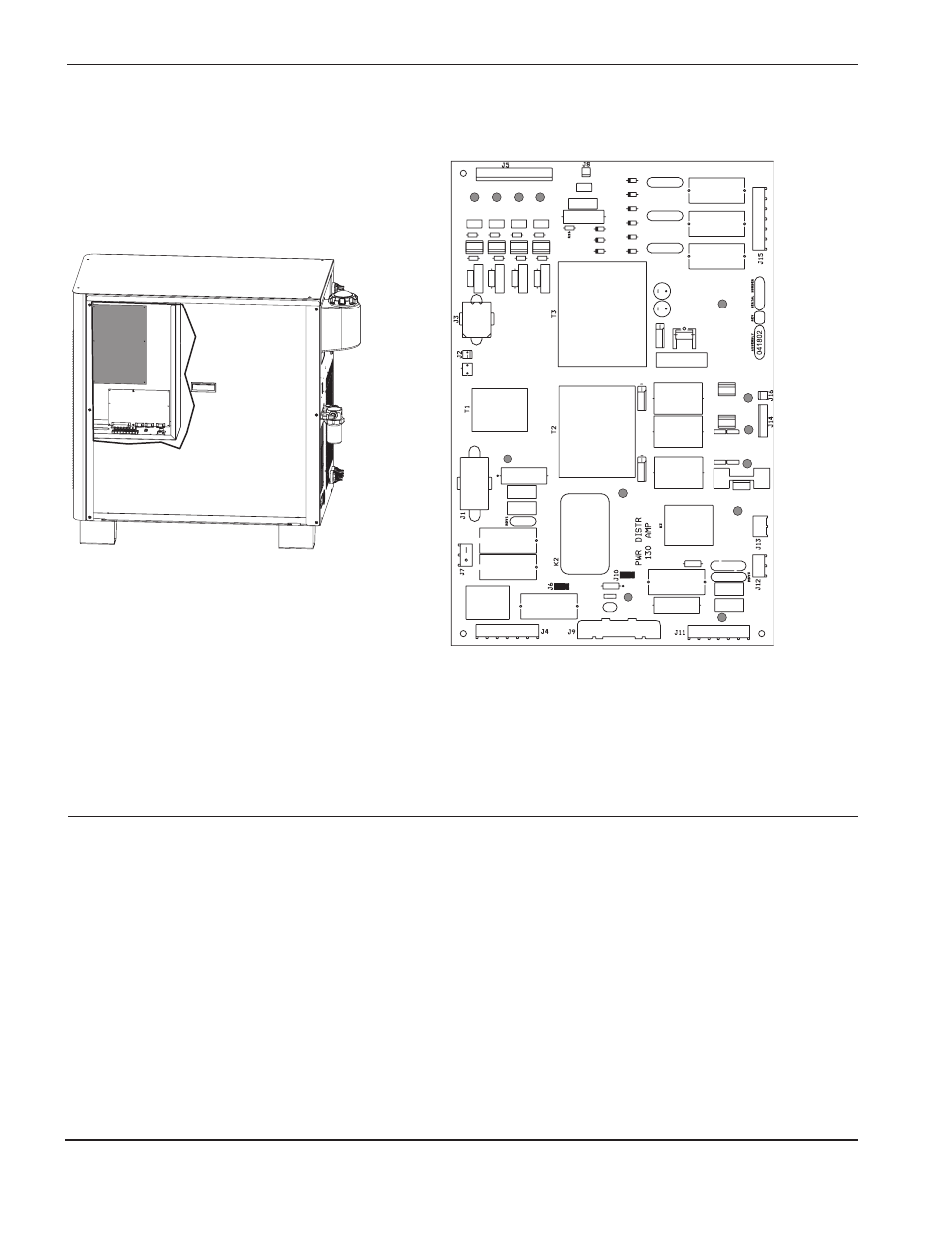

Tablilla de distribución PCB2 de fuente de energía
Lista de los indicadores luminosos (LED) de la tablilla PC de distribución de potencia
LED Salida Color
D1 Contactor Rojo
D2 Relevador del arco piloto Rojo
D3 120 VCA (activado por interruptor) Verde
D5 Ignición HF (alta frecuencia) Rojo
D7 Selección de surgimiento Rojo
D12 24 VCA (activado por interruptor) Verde
D23 240 VAC (activado por interruptor) Verde
D25 + 24 VCD Rojo
D26 Motor de la bomba Verde
D31 + 5 VCD Rojo
D32 - 15 VCD Rojo
D33 + 15 VCD Rojo
D35 24 VCA Verde
D23
D12
D26
D35
D31
D32
D33
D3
D25
D1 D7 D5 D2
