INSTALACIÓN

3-20

HPR130 Manual de gas

Manual de Instrucciones

5

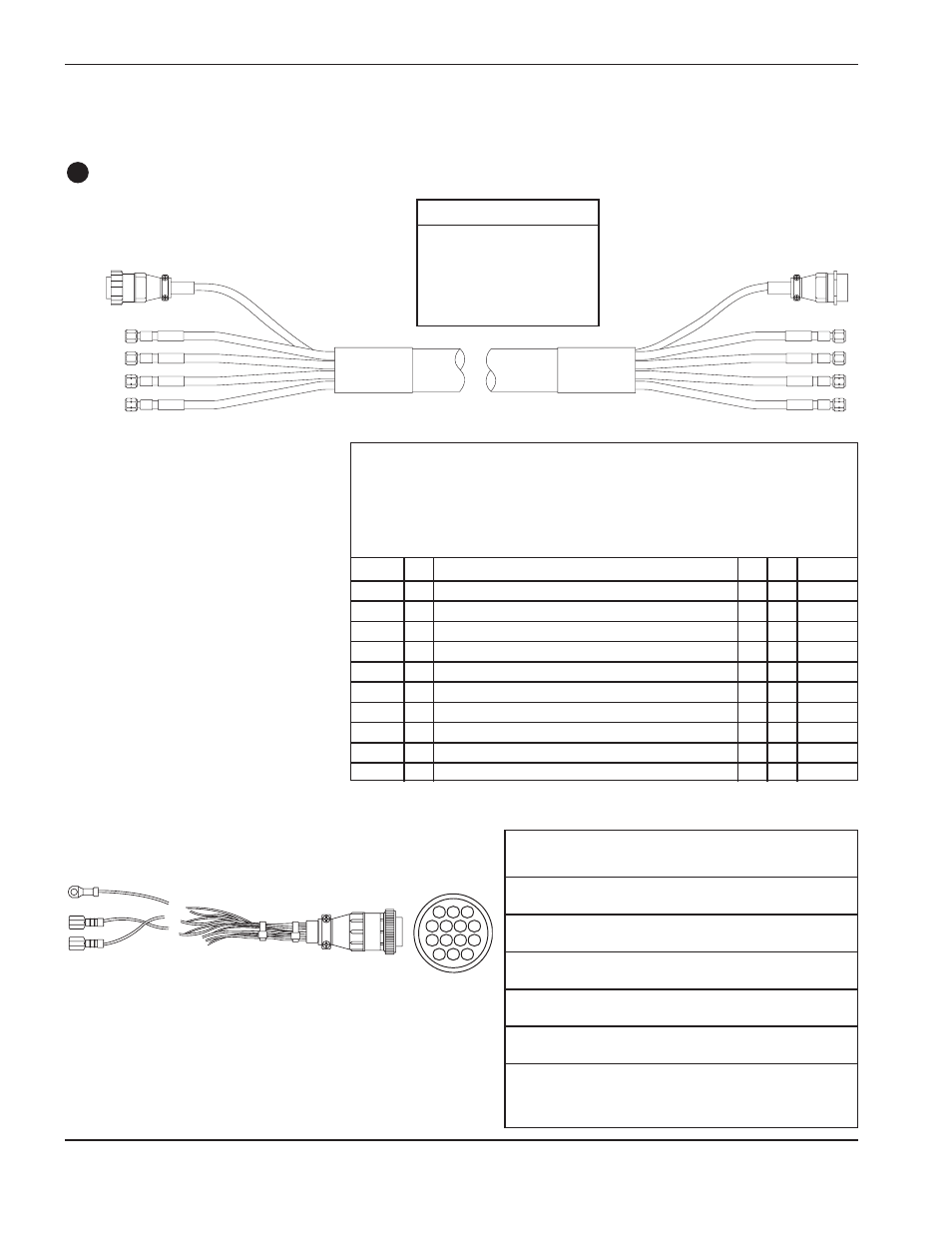

Ensamblaje de los cables y la manguera de gas

7

Consola de gas al cable del
conjunto de válvulas de cierre

Cable del conjunto de válvulas de cierre

Extremo B

Extremo A ( macho/patillas)

Consola de gas a las conexiones del conjunto de válvulas de cierre

LISTA DE LAS SEÑALES DEL CABLE –

consola de gas al cable del conjunto de válvulas de cierre

Extremo de la

Extremo de la cable del

consola de gas

conjunto de válvulas de cierre

Núm.

Núm.

de patilla E/S Descripción

de patilla E/S Función

1

120Vac Eléctricamente viva – Preflujo de protección

1

2

120Vac Regreso – Preflujo de protección

2

3

120Vac Eléctricamente viva – Preflujo de protección

3

4

120Vac Regreso – Preflujo de protección

4

5

120Vac Eléctricamente viva – Preflujo de plasma

5

6

120Vac Regreso – Preflujo de plasma

6

7

120Vac Eléctricamente viva – Flujo de corte de plasma

7

8

120Vac Regreso – Flujo de corte de plasma

8

9

120Vac Eléctricamente viva – Respiradero de plasma

9

10

120Vac Regreso – Respiradero de plasma

10

11

Tierra

11

CABLE RUN LIST

Función

Extremo B

Color

Extremo A

Protección

S

Rojo/Negro

1

Preflujo

P

Rojo

2

Protección

S

Rojo/Negro

3

Flujo de corte

C

Rojo

4

Plasma

P

Rojo/Negro

5

Preflujo

P

Rojo

6

Plasma

P

Rojo/Negro

7

Flujo de corte

C

Rojo

8

Respiradero

V

Rojo/Negro

9

V

Rojo

10

Tierra

GND

Verde/Amarillo

11

GND

12

GND

13

GND

14

Hembra – conjunto de válvulas de cierre

Macho – consola de gas

E/S = Entrada/Salida

1

10

9

8

6

5

4

7

2 3

11

12 13 14

No. de pieza

Largo

128989

3 m (10 ft)

128990

4.5 m (15 ft)

128782

7.5 m (25 ft)

128967

10 m (35 ft)

128786

15 m (50 ft)

128991

20 m (65 ft)
