MANTENIMIENTO

5-34

HPR130 Manual de gas

Manual de Instrucciones

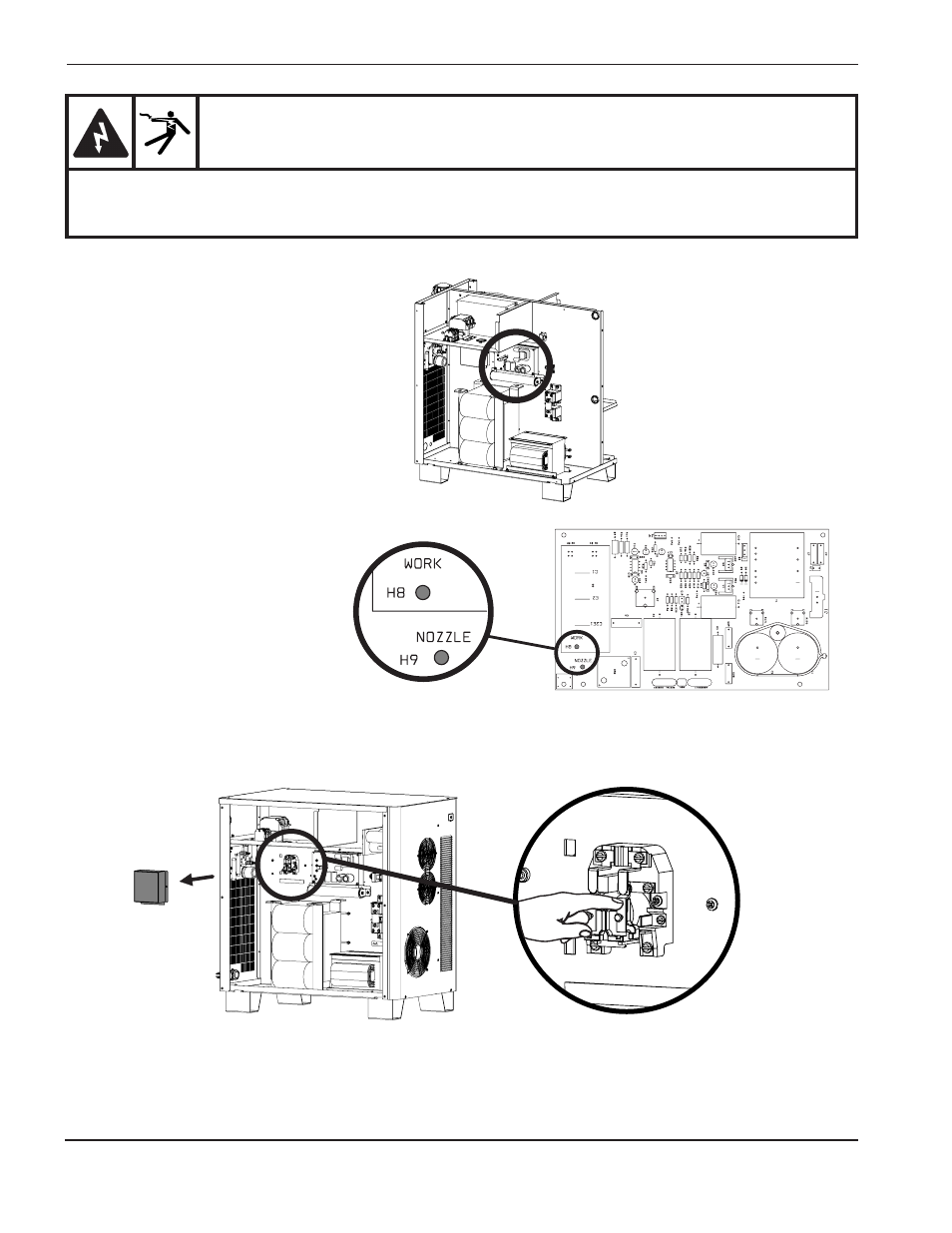

Prueba de cables de la
antorcha

1. APAGUE por completo el sistema.

2. Localice el ensamblaje del circuito de inicio.

041811

3. Instale un alambre de puente

provisional entre H8 (work) y
H9 (nozzle–boquilla) en el
circuito de inicio PCB1.

4. Localice el relevador (CR1) del arco piloto y retire la cubierta. Haga que otra persona cierre el contacto.

5. Mida el valor de ohmios entre la boquilla y la placa. La lectura debe ser menor a 3 ohmios. Una medida de más

de 3 ohmios indica una conexión defectuosa entre la antorcha y la consola de ignición o entre la consola de
ignición y la fuente de energía.

6. Verifique que el alambre del arco piloto el cable de la antorcha no esté dañado. Si lo está, reponga el cable.

Si no está dañado, reponga el cabezal de la antorcha.

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA: Siempre use cuidado cuando dé servicio a una fuente de
energía que esté enchufada con las tapas laterales removidas. Voltajes peligrosos existen dentro de
la fuente de energía la cual podría causar lesiones o muerte.
