INSTALACIÓN

3-26

HPR130 Manual de gas

Manual de Instrucciones

5

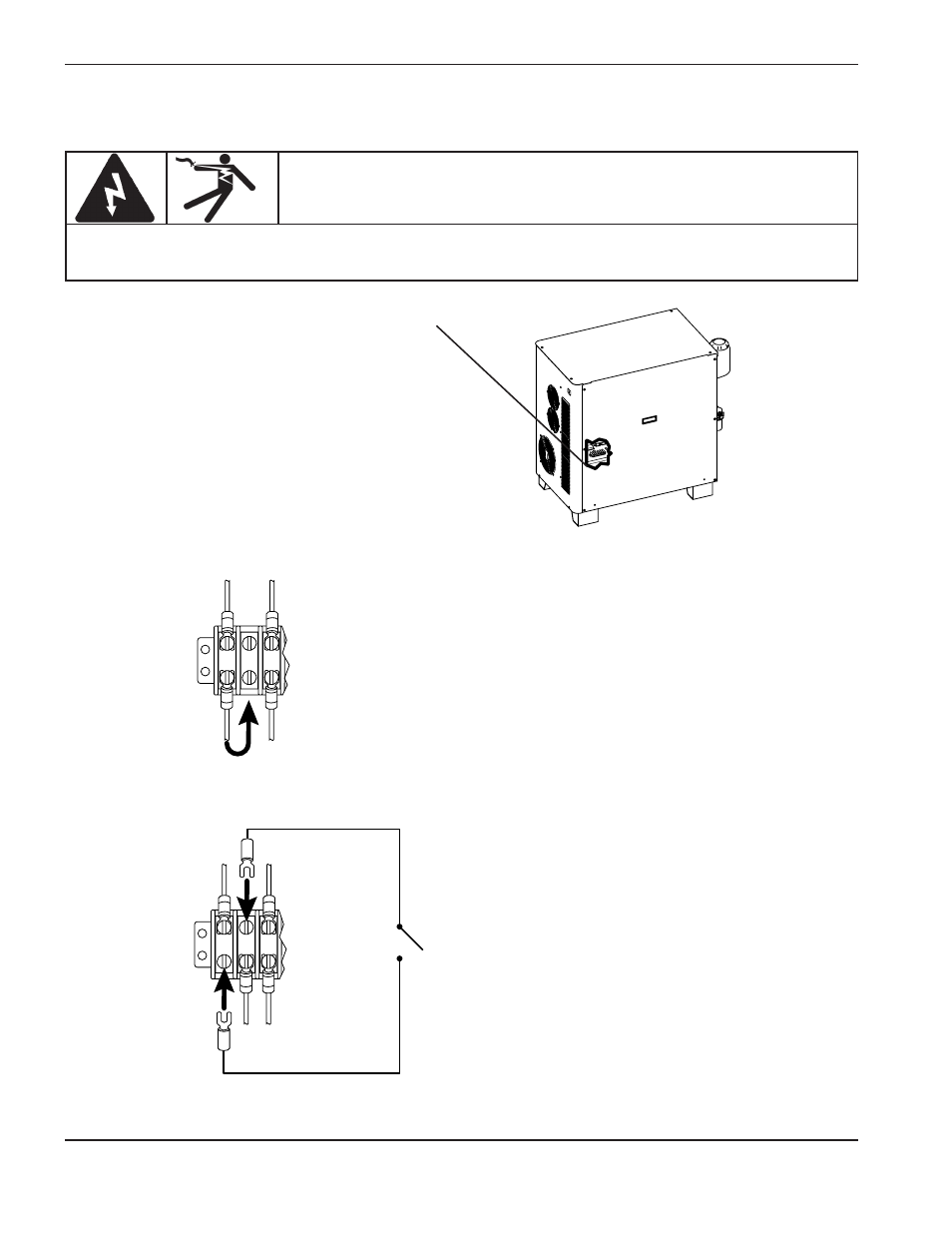

1. Ubique el bloque terminal 2 (TB2) en la fuente de energía.

2. Quite el alambre 1 como se muestra y conéctelo al terminal 2.

3. Conecte los terminales del interruptor 1 y 2 como se muestra.

Nota:

El interruptor principal de potencia en la consola de gas debe estar en la posición ON

(encendido) para que el interruptor remoto funcione.

Ubicación TB2

1

2

3

1

3

TB2

1

3

1

2

3

1

3

TB2

1

3

Nota:

Use un interruptor, relevador o relevador de

estado sólido que es compatible con 24VAC

@ 100 mA. Debería ser un interruptor de

contacto mantenido, no un interruptor de

contacto momentáneo.

PELIGRO

LAS DESCARGAS ELÉCTRICAS PUEDEN MATAR

Desconecte la potencia eléctrica antes de dar cualquier mantenimiento.
Vea la sección de Seguridad en el manual de instrucción para más precauciones de seguridad.

Interruptor de encender/apagar (on/off) remoto, (suministrado por el cliente)
