MANTENIMIENTO

HPR130 Manual de gas

Manual de Instrucciones

5-3

Descripción del sistema

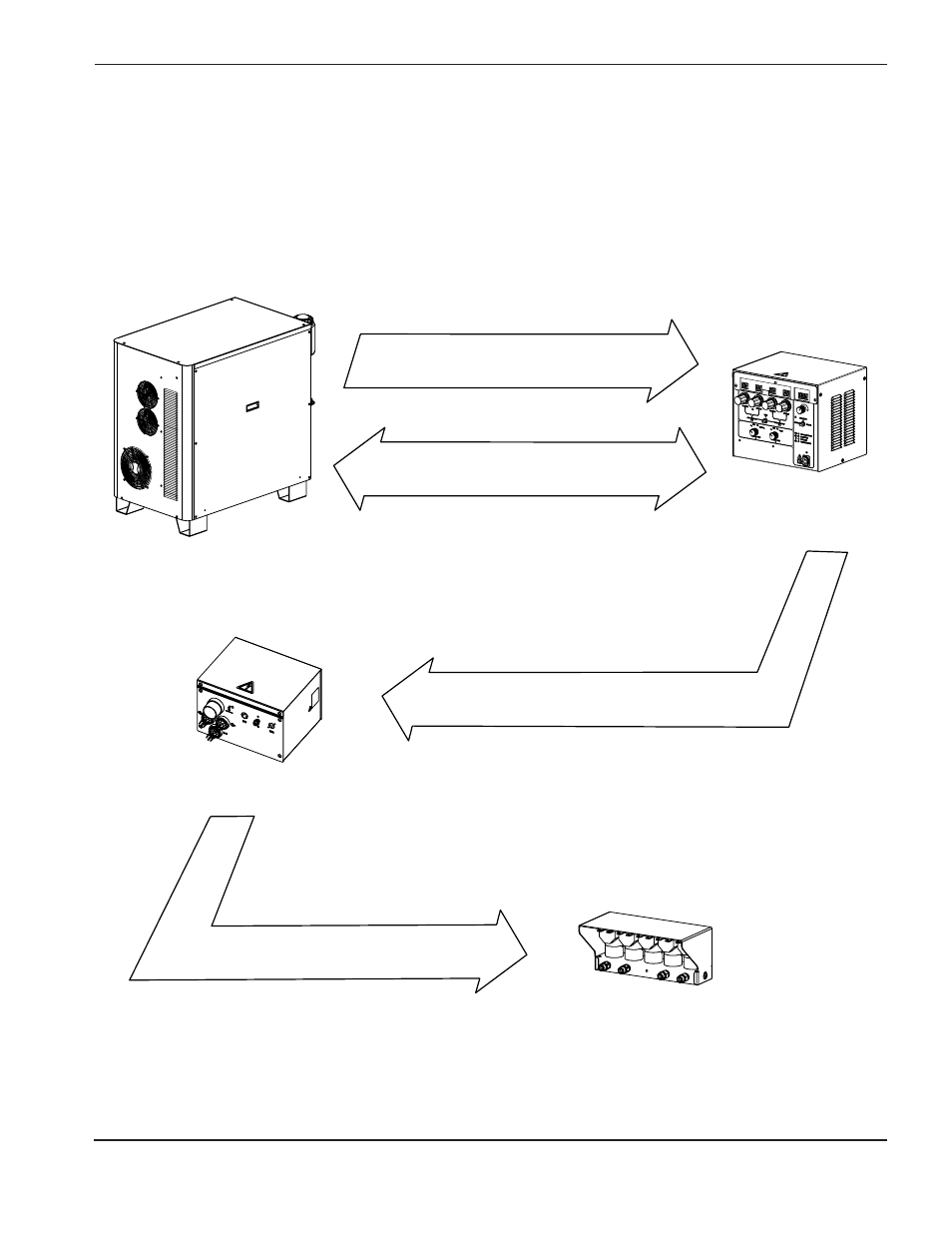

Cables de control y señal

Power Cable: Provides 120 VAC to the Gas Console.

Signal Cable: Provides process and status signals

between the Power Supply and the Gas Console.

Power Cable: Provides 120 VAC to the Ignition Console

and control power for the off-valve assembly.

Control Cable: Provides 120 VAC control power

to the solenoid valves.

Cable de potencia: Da 120 VAC a la consola
de gas.

Cable de señal: Da señales de proceso y estado
entre la fuente de energía y la consola de gas.

Cable de control: Da potencia de control de
120 VAC a las válvulas solenoides.

Cable de potencia: Da 120 VAC a la consola de ignición
y potencia de control para el ensamblaje del conjunto
de válvulas de cierre.
