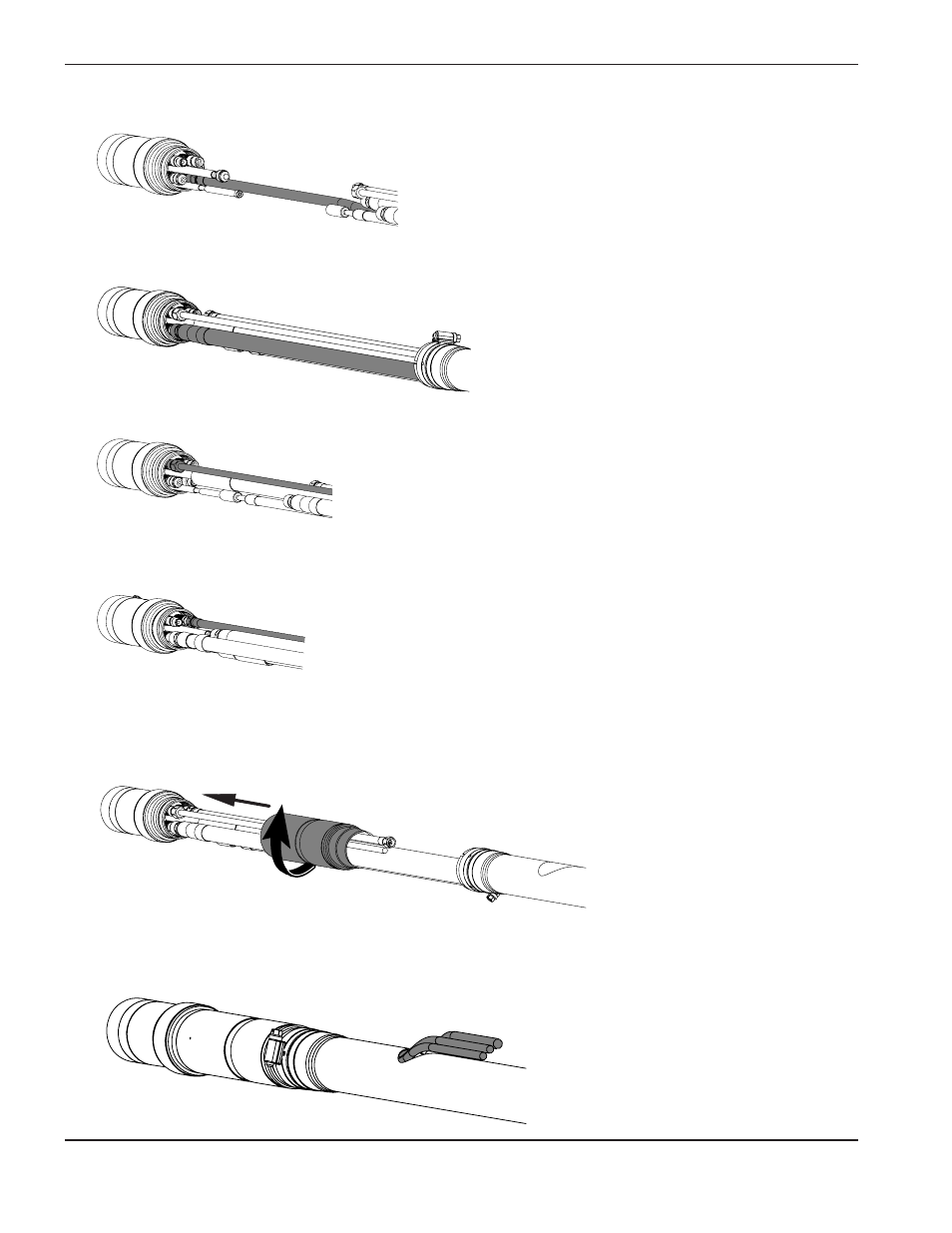

6. Conecte la manguera de respiradero de plasma.

7. Conecte la manguera de retorno de refrigerante (roja).

8. Conecte la manguera de gas de plasma.

9. Conecte la manguera de gas de protección.

10. Coloque el aislamiento de plastico de modo que cubra la conexión de la manguera de refrigerante “IN”

(verde). Envuelva el atado de mangueras con cinta eléctrica para prevenir que se mueva el aislamiento.
Deslice la manga de la antorcha sobre las conexiones y atorníllela al cuerpo de la antorcha.

11. Deslice el trenzado hasta la manga de la antorcha. Asegúrese que las mangueras del plasma, protección y

respiradero estén guiadas por el hueco en el trenzado. Suelte la abrazadera de la manguera en el trenzado,
deslice el trenzado y abrazadera sobre la manga y ajuste la abrazadera.

INSTALACIÓN

3-30

HPR130 Manual de gas
