C-2 Selecciones de módem y cables SC II Manual del Administrador v2.2
Serie CFN Gasboy
7 hacia arriba Establecido para una sola línea
8 hacia abajo Conjunto de comandos AT habilitado
9* hacia arriba Compatible con los módems Bell 103/212A
10* hacia arriba DTR desconecta módem
* Interruptores 9 y 10 en el modelo nuevo del módem Hayes de CC.
Cableado del módem Hayes

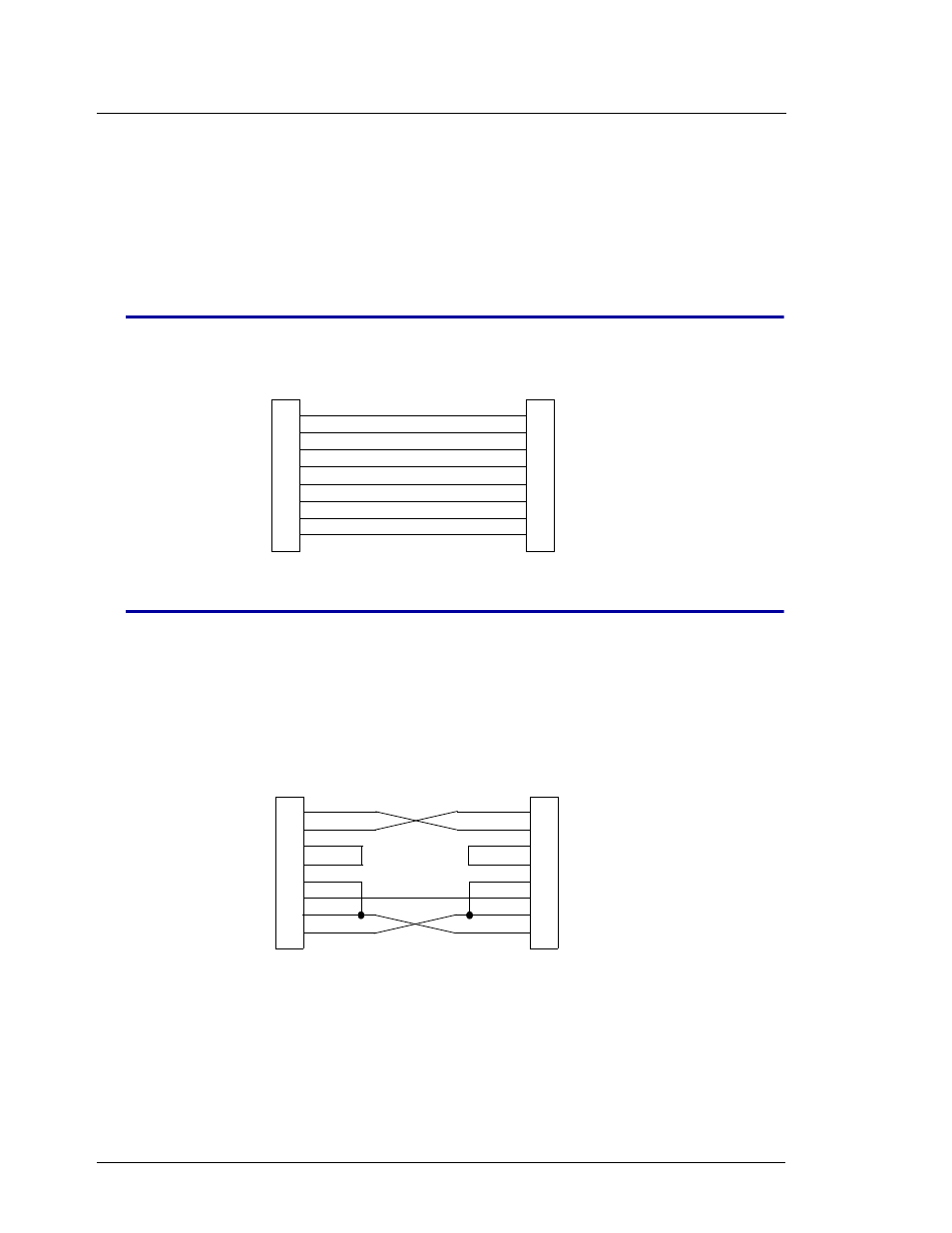

El cable RS-232 que conecta el Site Controller al módem es un cable recto tal como se muestra a
continuación. Un cable recto con conector macho DB-25 a macho DB-25 tiene el número de parte C04549.
Cable cruzado de módem nulo
Quizás algunas veces sea conveniente conectar un dispositivo que no es un módem al puerto de módem del
Site Controller II (puerto 2). Primero deberá averiguar si dicho dispositivo está configurado como DTE
(equipo de terminal de datos) o DCE (equipo de comunicaciones de datos).
Un DCE es un dispositivo que se parece a un módem y deberá usarse con el cable recto que se muestra
anteriormente. Si es un dispositivo DTE, es decir parecido a un terminal, entonces se podrá usar el cable que
se muestra a continuación. Un cable cruzado de módem nulo con conector DB-25 a conector hembra DB-9
tiene el número de parte C05928.
2
3
4
5
6
7
8
20
2
3
4
5
6
7
8
20
Male connector Male connector
2
3
4
5
6
7
8
20
2
3
4
5
6
7
8
20
Male connector
Male or Female
connector
