Gasboy Site Controller II - Manual (Página 214)

SC II Manual del Administrador v2.2 Interruptores del Site Controller A-3
Serie CFN Gasboy
Posibles configuraciones de puentes RS-232

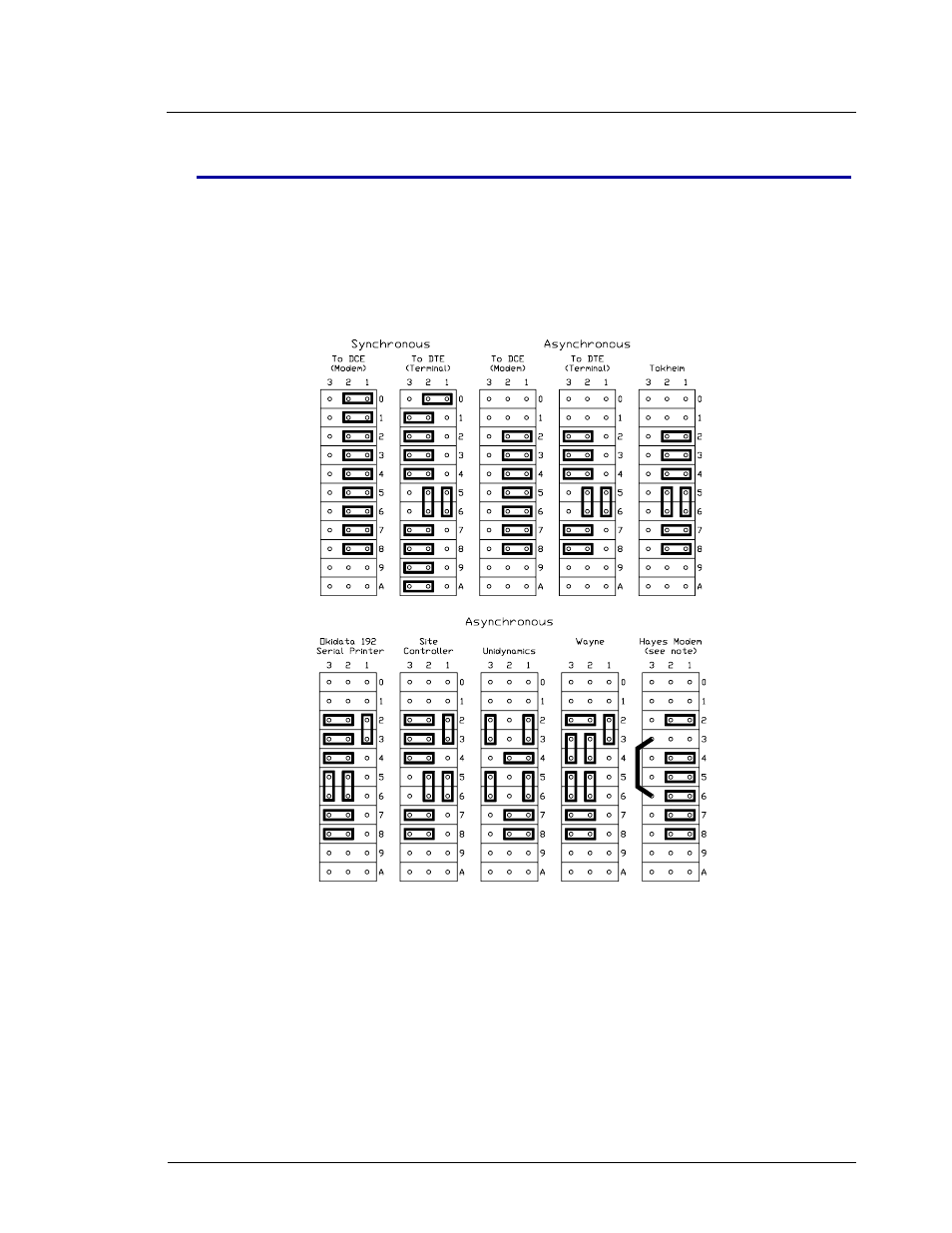

Los siguientes dos dibujos muestran la configuración de puentes para diversas tareas para los puertos 1 y 3
del Site Controller II. Los puertos 1 y 3 son para usos múltiples en aplicaciones de comunicación o interface
de bombas. K1 es para el puerto 1; K2 es para el puerto 3.
Notas: En el primer dibujo se usan posicionamientos “antiguos” Tokheim si el controlador de bombas
Tokheim es anterior a la versión 2. Los posicionamientos “nuevos” indican la versión 2.0 o posterior. En el
segundo dibujo, la configuración de módem Hayes puede usarse para eliminar los mensajes DSR Regained
falsos; si éste no es el problema, use la configuración de puentes de módem estándar.
