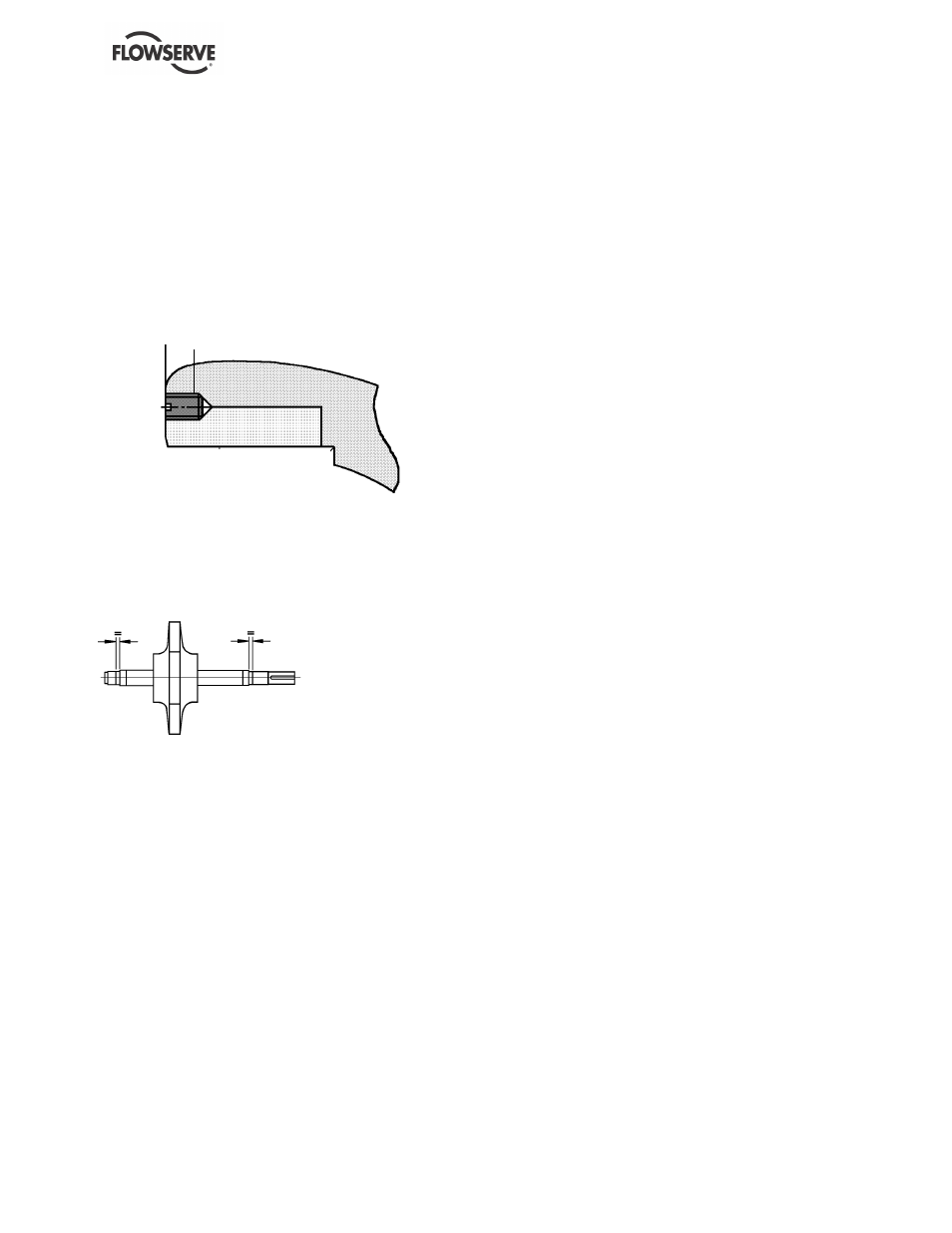

6.7.1 Anillos de desgaste
a) Los anillos de desgaste de rueda (cuando están
instalados) deben calentarse con una placa caliente
o un baño de aceite caliente, y a continuación se
deben deslizar por la rueda y enmangarlos en el
apoyo. (No utilizar un martillo de acero para
golpear en ellos para colocarlos.)
b) Taladrar y calibrar ligeramente orificios
equidistantes en las superficies de alcance de los
anillos y de la rueda, e insertar tornillos de parada.
(No se pueden reutilizar los semiorificios calibrados
existentes procedentes del anillo de la rueda
retirada.)
c) Deslizar los anillos de desgaste por los cubos de rueda
antes de montar el rotor en la mitad inferior del cuerpo.
6.7.2 Rotor
Las dos camisas de árbol y las tuercas de árbol que
fijan la rueda definen su posición en el árbol y, por
consiguiente, en el cuerpo de la bomba.
6.7.3 Estanqueidad del árbol - prensaestopas
a) Instalar la chaveta de la rueda y deslizar la rueda
por el árbol.
b) Insertar la junta tórica en las camisas del árbol y
deslizar las camisas a lo largo del árbol y en los
cubos de la rueda.
c) Lubricar ligeramente el árbol y la junta tórica para
facilitar el montaje.
d) Apretar y ajustar las tuercas del árbol para que se
encuentren a igual distancia de la línea central de la
bomba.
e) Mantener las tuercas de árbol en su sitio con un
tornillo de parada.
6.7.4 Estanqueidad del árbol - empaquetadura
mecánica
Para montar la empaquetadura mecánica, consultar los
esquemas de instalación de la empaquetadura
proporcionados con los documentos contractuales.
6.7.5 Rodamientos
Antes de montar los rodamientos, realizar las siguientes
operaciones:
a) Montar los deflectores en el árbol y deslizar la tapa
del cojinete por el árbol.
b) Colocar los rodamientos en el árbol.
6.7.6 Rotor
Al finalizar las operaciones anteriores, colocar con
precaución el rotor en el semicuerpo inferior de la
bomba.
6.7.7 Junta del cuerpo
a) La junta debe cortarse en una placa sin amianto
con un grosor de 0,8 + 0.1/-0,05 mm (
1
/
32
”), que una
el contorno interior con la mitad inferior del cuerpo.
Se deben tomar precauciones especiales en las
alisaduras y en la caja del prensaestopas.
b) Colocar con precaución la junta en la superficie
limpiada de la mitad inferior del cuerpo.
c) Cubrir con pasta adhesiva (Cianoacrilato o silicona
RTV) la superficie de la brida de la pared entre el
lado de aspiración y de descarga.
f) Colocar la mitad superior del cuerpo en la bomba
comprobando que las chavetas están alineadas
correctamente.
g) Apretar con el par correcto las tuercas de la mitad
superior de la brida del cuerpo.
6.7.8 Cuerpo del cojinete
a) Deslizar los cuerpos del cojinete por su rodamiento
respectivo e insertarlos en las cavidades del cuerpo
de la bomba.
b) Instalar los tornillos del cuerpo del cojinete y
apretarlos.
c) Volver a colocar la tapa del cojinete.
d) Aplicar líquido de estanqueidad en la brida de la
tapa del cojinete.
e) Apretar la tapa del cojinete en el cuerpo del mismo.
f)
Volver a colocar los tapones, los orificios de
ventilación, el engrasador, etc, si procede.
6.7.9 Montaje de la caja de empaquetadura -
empaquetadura flexible
a) Introducir dentro dos anillos de empaquetadura, las
dos mitades de linterna y, finalmente, los anillos
exteriores de la empaquetadura.
b) Fijar sin apretar a tope el prensaestopas y conectar
la línea de aclarado.
6.7.10 Montaje de la caja de empaquetadura -
empaquetadura mecánica
a) Fijar las tapas de empaquetadura mecánica con la
junta tórica y conectar la línea de aclarado.
b) Conectar las tuberías auxiliares.
