HEIDENHAIN TNC 620 49
2.2 Definición del modelo P
A
T
TERN DEF

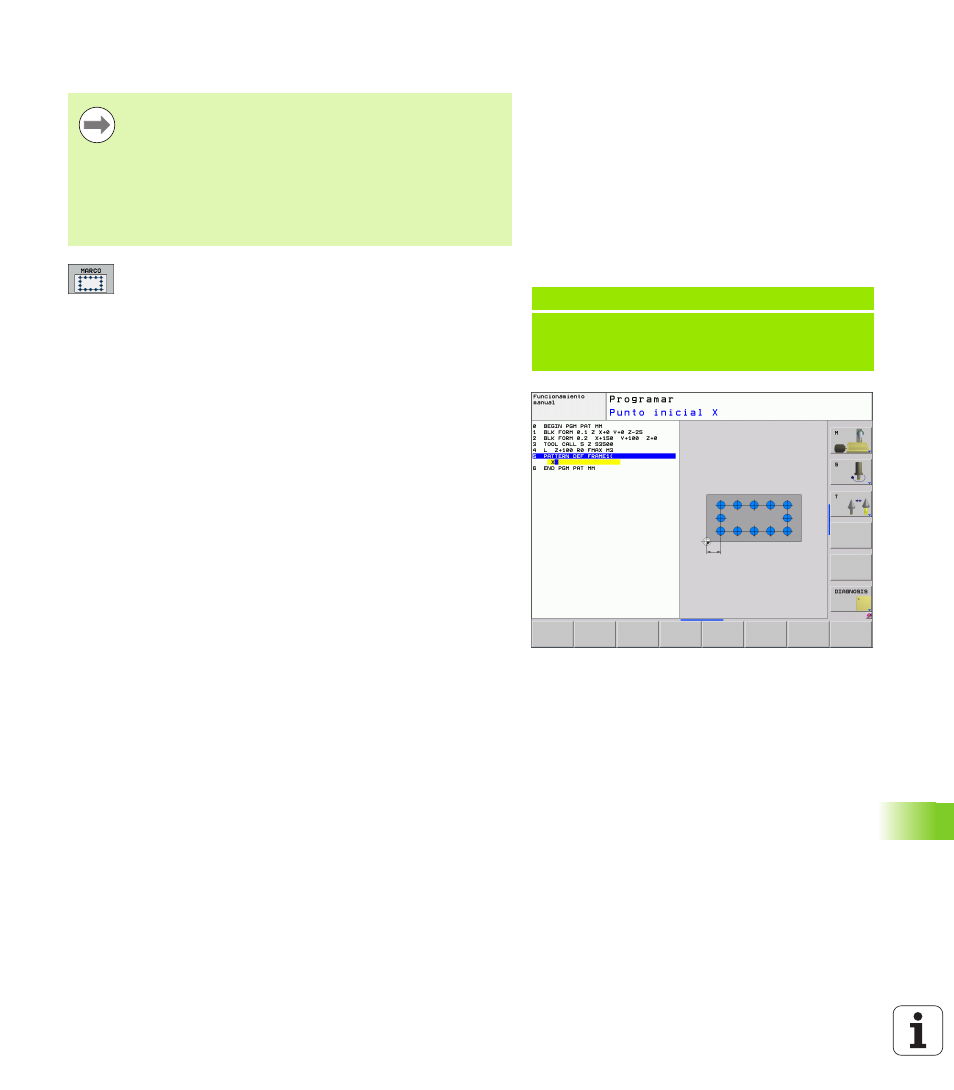

Definir marcos únicos
U Punto inicial X (valor absoluto): coordenada del
punto inicial en el eje X
U Punto inicial Y (valor absoluto): coordenada del
punto inicial en el eje Y
U Distancia posiciones de mecanizado
(incremental) : distancia entre las posiciones de
mecanizado en dirección X. Valor a introducir positivo
o negativo
U Distancia posiciones de mecanizado Y
(incremental) : distancia entre las posiciones de
mecanizado en dirección Y. Valor a introducir positivo
o negativo
U Número de columnas : número total de columnas del
modelo
U Número de filas : número total de filas del modelo
U Posición de giro de un modelo completo
(absoluto) : ángulo de giro alrededor del cual se gira
el modelo sobre el punto inicial introducido. Eje de
referencia: eje principal del plano de mecanizado
activo (por ej. X con eje de herramienta en Z). Valor a
introducir positivo o negativo
U Posición de giro del eje principal : ángulo de giro
alrededor del cual se deforma, a continuación, el eje
principal del plano de mecanizado referido al punto
inicial introducido. Valor a introducir positivo o
negativo.
U Posición de giro del eje auxiliar : ángulo de giro
alrededor del cual se deforma, a continuación, el eje
auxiliar del plano de mecanizado referido al punto
inicial introducido. Valor a introducir positivo o
negativo.
U Coordenada de la superficie de la pieza (valor
absoluto): introducir la coordenada Z, en la cual debe
empezar el mecanizado
Si se ha definido una superficie de la pieza en Z con
un valor distinto a 0, entonces este valor actúa
adicionalmente a la superficie de la pieza Q203 que se ha
definido en el ciclo de mecanizado.
Los parámetros Posición de giro del eje principal y
Posición de giro del eje auxiliar
actúan
adicionalmente sobre una posición de giro de la figura
total realizado anteriormente.
Ejemplo: Bloques NC
10 L Z+100 R0 FMAX
11 PATTERN DEF
FRAME1 (X+25 Y+33,5 DX+8 DY+10 NUMX5
NUMY4 ROT+0 ROTX+0 ROTY+0 Z+0)
