398 Ciclos de palpación: Controlar las piezas automáticamente
16.1
1
MEDIR COORDENAD
A
(ciclo
427
, DIN/ISO: G427)
16.11 MEDIR COORDENADA
(ciclo 427, DIN/ISO: G427)
Desarrollo del ciclo

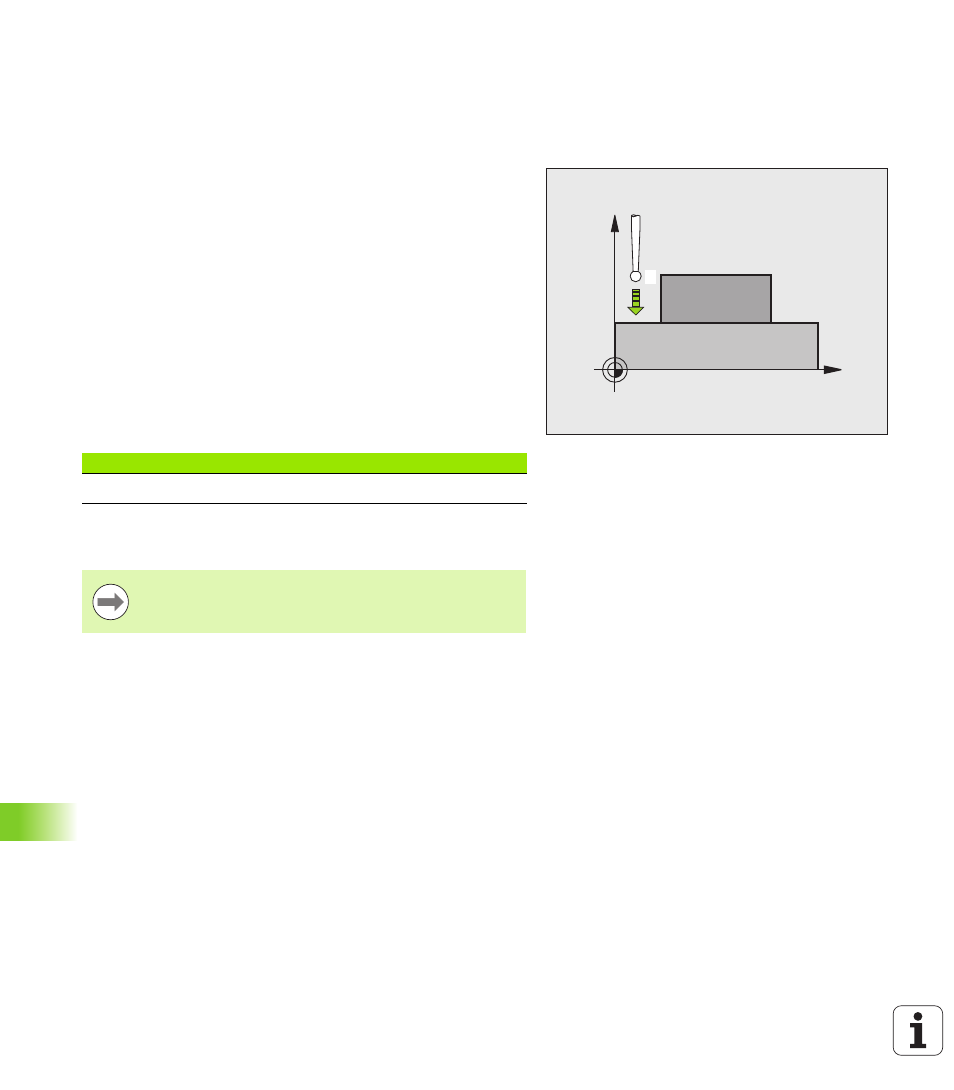

El ciclo de palpación 427 calcula una coordenada en cualquier eje
seleccionable y memoriza el valor en un parámetro del sistema. Una
vez definidos los valores de tolerancia correspondientes en el ciclo, el
TNC realiza una comparación del valor real-nominal y memoriza la
diferencia en un parámetro del sistema.
1 El TNC posiciona el palpador en avance rápido (valor de columna
FMAX) y según la lógica de posicionamiento Ver “Ejecutar ciclos
de palpación” en pág. 283 hacia el punto de palpación
1 . Para ello,
el TNC desplaza el palpador según la distancia de seguridad en la
dirección de desplazamiento opuesta a la determinada
2 A continuación el TNC posiciona el palpador en el plano de
mecanizado sobre el punto de palpación introducido
1 y mide allí
el valor real en el eje seleccionado
3 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza la coordenada calculada en los siguientes
parámetros Q:
¡Tener en cuenta durante la programación!
X
Z
1
Nº de parámetro Significado
Q160 Coordenada medida
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
