Ciclos de palpación: Determinar puntos de referencia automáticamente
15.3 PUNT
O DE REFERENCIA CENTR
O
ISLA (ciclo 409, DIN/ISO: G409)

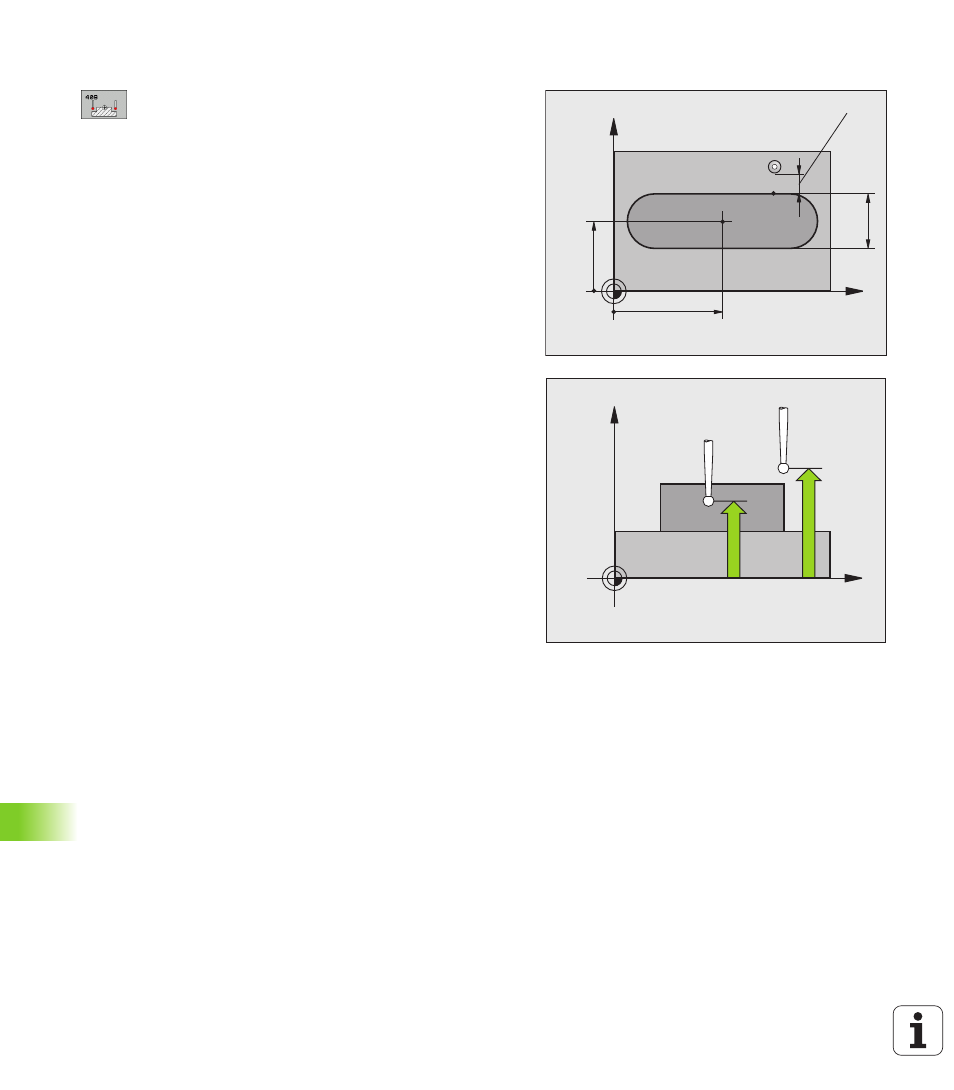

Parámetros de ciclo
U
Centro 1er eje Q321 (valor absoluto): Centro de la isla
en el eje principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
U
Centro 2º eje Q322 (valor absoluto): Centro de la isla
en el eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
U
Anchura de la isla Q311 (valor incremental): Anchura
de la isla independiente de la posición del plano de
mecanizado. Campo de introducción 0 a 99999,9999
U
Eje de medición (1=1er eje/2=2º eje) Q272: Eje en el
que debe realizarse la medición:
1: Eje principal = eje de medida
2: Eje auxiliar = eje de medida
U
Altura de la medición en el eje del palpador Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición. Campo de
introducción -99999,9999 a 99999.9999
U
Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a SET_UP (tabla del
sistema de palpación). Campo de introducción 0 a
99999,9999
U
Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 a
99999.9999
U
Número en la tabla Q305: Indicar el número en la
tabla de puntos cero/tabla de presets, donde el TNC
debe memorizar las coordenadas del centro de la isla.
Al introducir Q305=0, el TNC fija la visualización
automáticamente, de forma que el nuevo punto de
referencia se encuentra en el centro de la ranura.
Campo de introducción 0 a 2999
U
Nuevo punto referencia Q405 (valor absoluto):
coordenada en el eje de medición, sobre la cual el
TNC fija el centro de la isla calculado. Ajuste
básico = 0. Campo de entrada -99999,9999 hasta
99999,9999
X
Y
Q322
Q321
Q31
1
SET_UP(TCHPROBE.TP)
+
Q320
X
Z
Q261
Q260
