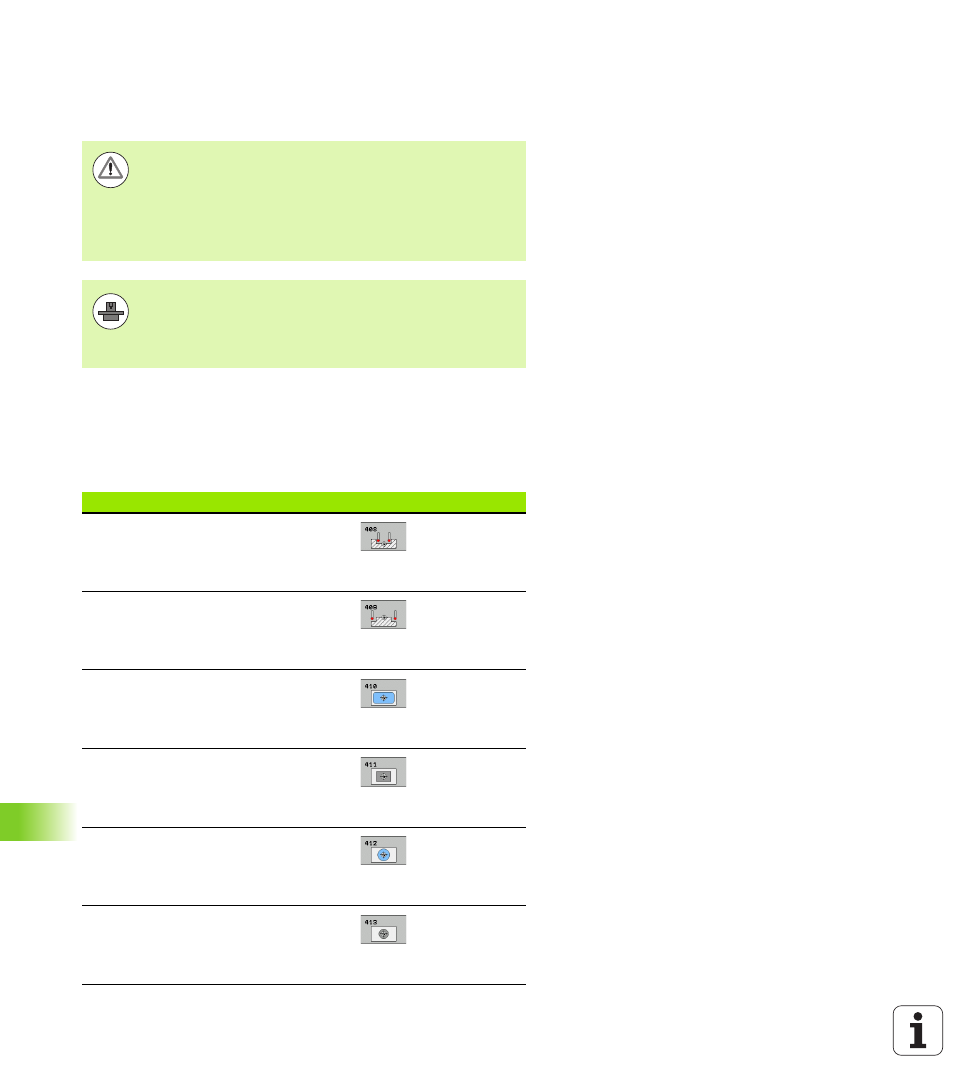

310 Ciclos de palpación: Determinar puntos de referencia automáticamente
15.1 Nociones básicas
15.1 Nociones básicas
Resumen
El TNC dispone de doce ciclos, con los que se puede calcular
automáticamente puntos de referencia y procesarlos como sigue:
„ Fijar el valor calculado como valor de visualización
„ Escribir el valor calculado en la tabla de presets
„ Introducir el valor calculado en una tabla de puntos cero
¡Atención: Peligro de colisión!
Estando el ciclo de palpación en funcionamiento, no se
debe tener activado ningun ciclo de conversión de
coordenadas (Ciclo 7 CERO-PIEZA, ciclo 8 ESPEJO,
ciclo 10 GIRO, ciclo 11 y 26 FACTOR DE ESCALA y
ciclo 19 PLANO DE MECANIZADO y/o 3D-ROJO).
El TNC debe estar preparado por el fabricante de la
máquina para el empleo de palpadores 3D.
Los ciclos de palpación sólo están disponibles con la opción
de Software Touch probe function (nº opción #17).
Ciclo Softkey Página
408 PTO. REF CENTRO RANURA Medir
interiormente la anchura de una ranura,
fijar el centro de la ranura como punto de
referencia Página 313
409 PTO. REF CENTRO ALMA Medir
exteriormente la anchura de una isla, fijar
el centro de la isla como punto de
referencia Página 317
410 PTO. REF. CAJERA INTERIOR
Longitud y anchura de la cajera interior,
fijar el centro de la cajera como punto de
referencia Página 320
411 PTO. REF. CAJERA EXTERIOR
Longitud y anchura de la cajera exterior,
fijar el centro de la cajera como punto de
referencia Página 324
412 PTO. REF. CIRCULO INTERIOR
Medir cuatro puntos cualquiera del
interior del círculo, fijar el centro del
círculo como punto de referencia Página 328
413 PTO. REF. CIRCULO EXTERIOR
Medir cuatro puntos cualquiera del
exterior del círculo, fijar el centro del
círculo como punto de referencia Página 332
