186 Ciclos de mecanizado: Cajera de contorno
7.
9 TRAZADO DEL CONT
ORNO (ciclo 25
, DIN/ISO: G125, opción de Sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

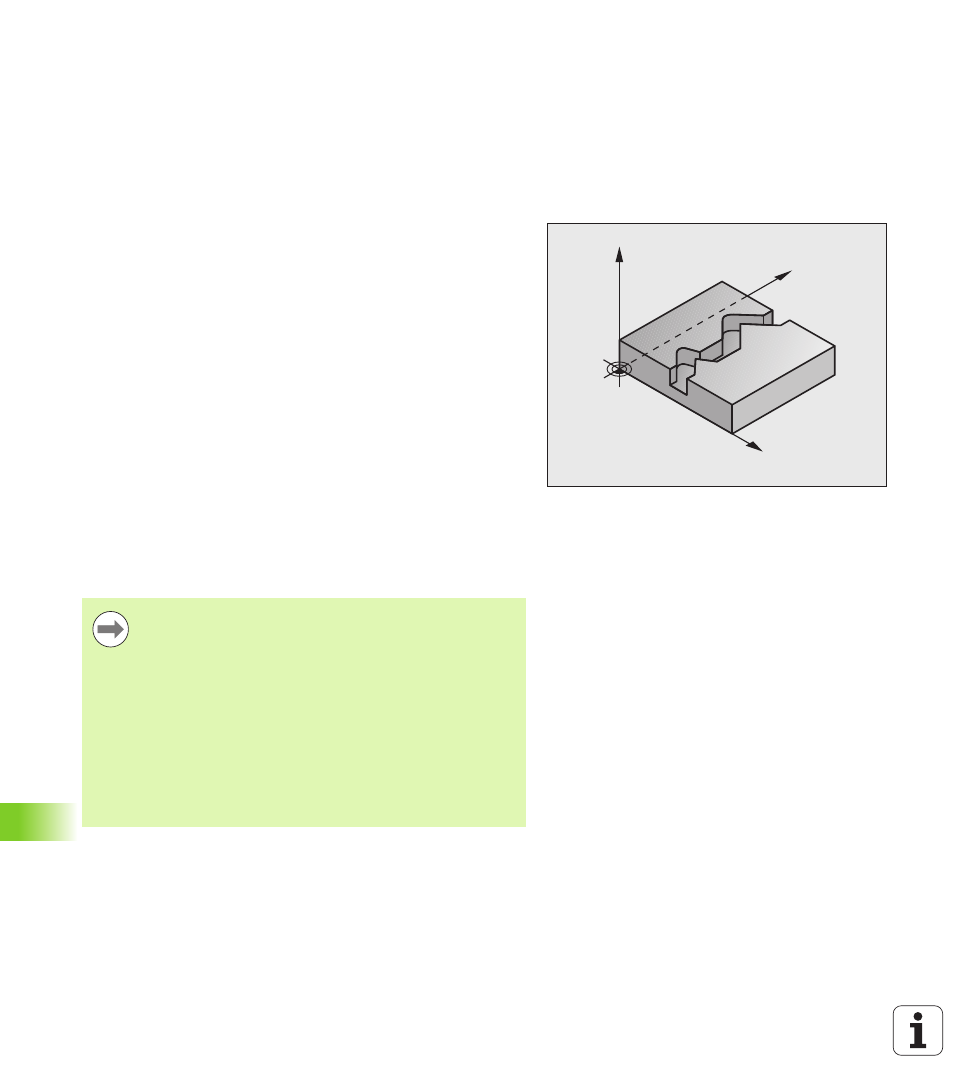

7.9 TRAZADO DEL CONTORNO
(ciclo 25, DIN/ISO: G125,
opción de Software Advanced
programming features)
Desarrollo del ciclo
Con este ciclo y el ciclo 14 CONTORNO se pueden mecanizar
contornos abiertos y cerrados.
El ciclo 25 TRAZADO DEL CONTORNO ofrece considerables ventajas
en comparación con el mecanizado de un contorno con frases de
posicionamiento:
„ El TNC supervisa el mecanizado para realizar entradas sin rebabas y
evitar daños en el contorno. Comprobar el contorno con el test del
gráfico
„ Cuando el radio de la hta. es demasiado grande, se tendrá que volver
a mecanizar, si es preciso, el contorno en las esquinas interiores
„ El mecanizado se ejecuta en una sola pasada de forma sincronizada
o a contramarcha. El tipo de fresado elegido se mantiene incluso
cuando se realiza el espejo de los contornos
„ Cuando se trata de varias prof. de pasada, la hta. se desplaza en
ambos sentidos: De esta forma es más rápido el mecanizado
„ Se pueden introducir diversas medidas, para realizar el desbaste y el
acabado con varios pasos de mecanizado
¡Tener en cuenta durante la programación!
Y
X
Z
En el ciclo, el signo del parámetro Profundidad
determina la dirección del mecanizado. Si se programa la
profundidad = 0, el TNC no ejecuta el ciclo.
El TNC sólo tiene en cuenta el primer label del ciclo 14
CONTORNO.
La memoria de un ciclo SL es limitada. En un ciclo SL se
pueden programar un máximo de 16384 elementos de
contorno.
No es necesario el ciclo 20 DATOS DEL CONTORNO.
Las funciones adicionales M109 y M110 no tienen efecto en
el mecanizado de un contorno con el ciclo 25.
