206 Ciclos de mecanizado: Superficies cilíndricas
8.5 Ejemplos de pr
ogr
amación
8.5 Ejemplos de programación

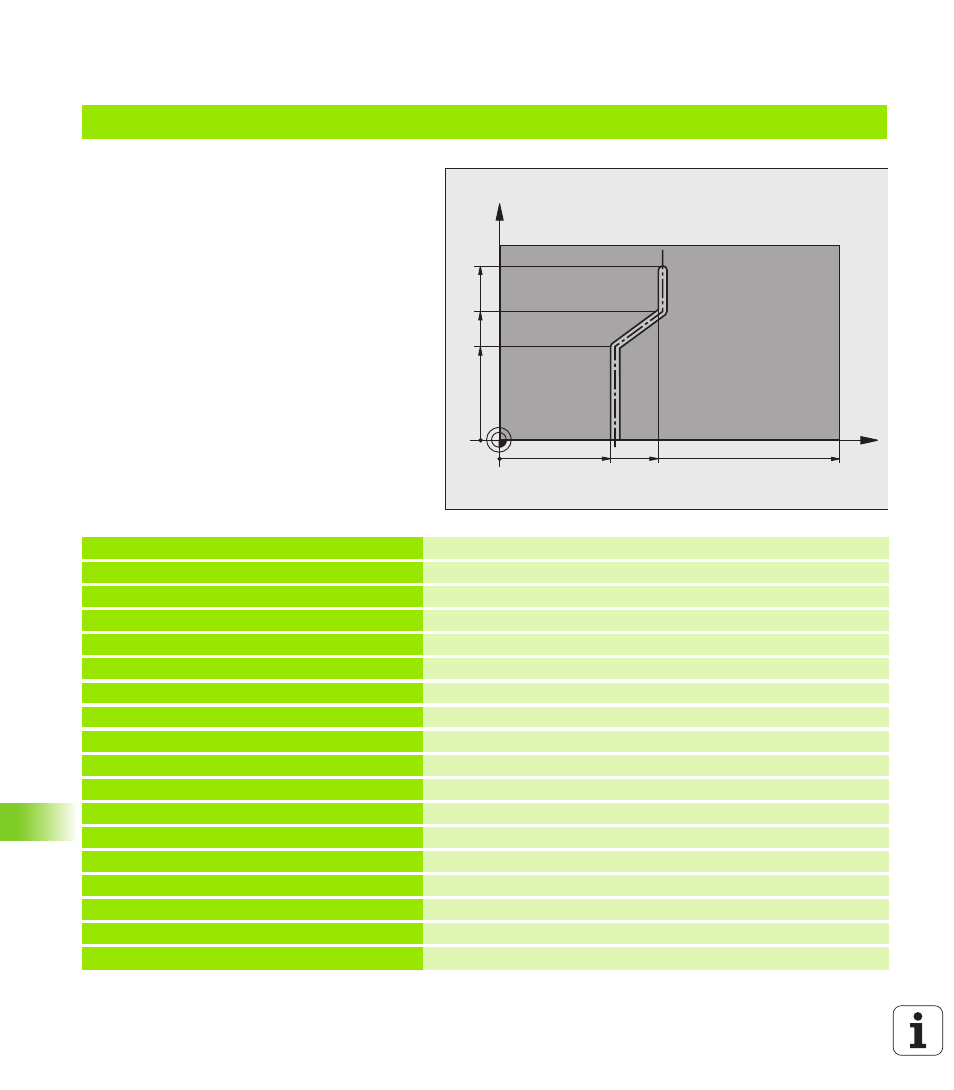

Ejemplo: Superficie cilíndrica con ciclo 27
Nota:
„ Máquina con cabezal B y mesa C
„ Cilindro sujeto en el centro de la mesa
giratoria
„ El punto de ref. está en el centro de la mesa
giratoria
„ Descripción de la trayectoria de punto medio
en subprograma del contorno
0 BEGIN PGM C28 MM
1 TOOL CALL 1 Y S2000 Llamada a la hta. , eje de la hta. Y
2 L Y+250 RO FMAX Retirar la herramienta
3 L X+0 R0 FMAX Posicionanar la hta. sobre el centro de la mesa giratoria
4 CYCL DEF 14,0 CONTORNO Determinar el subprograma del contorno
5 CYCL DEF 14.1 LABEL DEL CONTORNO 1
6 CYCL DEF 27 SUPERFICIE CILÍNDRICA Determinar los parámetros del mecanizado
Q1=-7 ;PROFUNDIDAD DE FRESADO
Q3=+0 ;SOBREMEDIDA LATERAL
Q6=2 ;DISTANCIA DE SEGURIDAD
Q10=4 ;PROFUNDIDAD DE PASO
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=250 ;AVANCE DE FRESADO
Q16=25 ;RADIO
Q17=1 ;TIPO DE MEDICIÓN
7 L C+0 R0 FMAX M3 Posicionamiento previo de la mesa giratoria
8 CYCL CALL Llamada al ciclo
9 L Y+250 R0 FMAX M2 Retirar la herramienta, final del programa
X
Y
157
52.5
40
35
60
70
