208 Ciclos de mecanizado: Superficies cilíndricas
8.5 Ejemplos de pr
ogr
amación

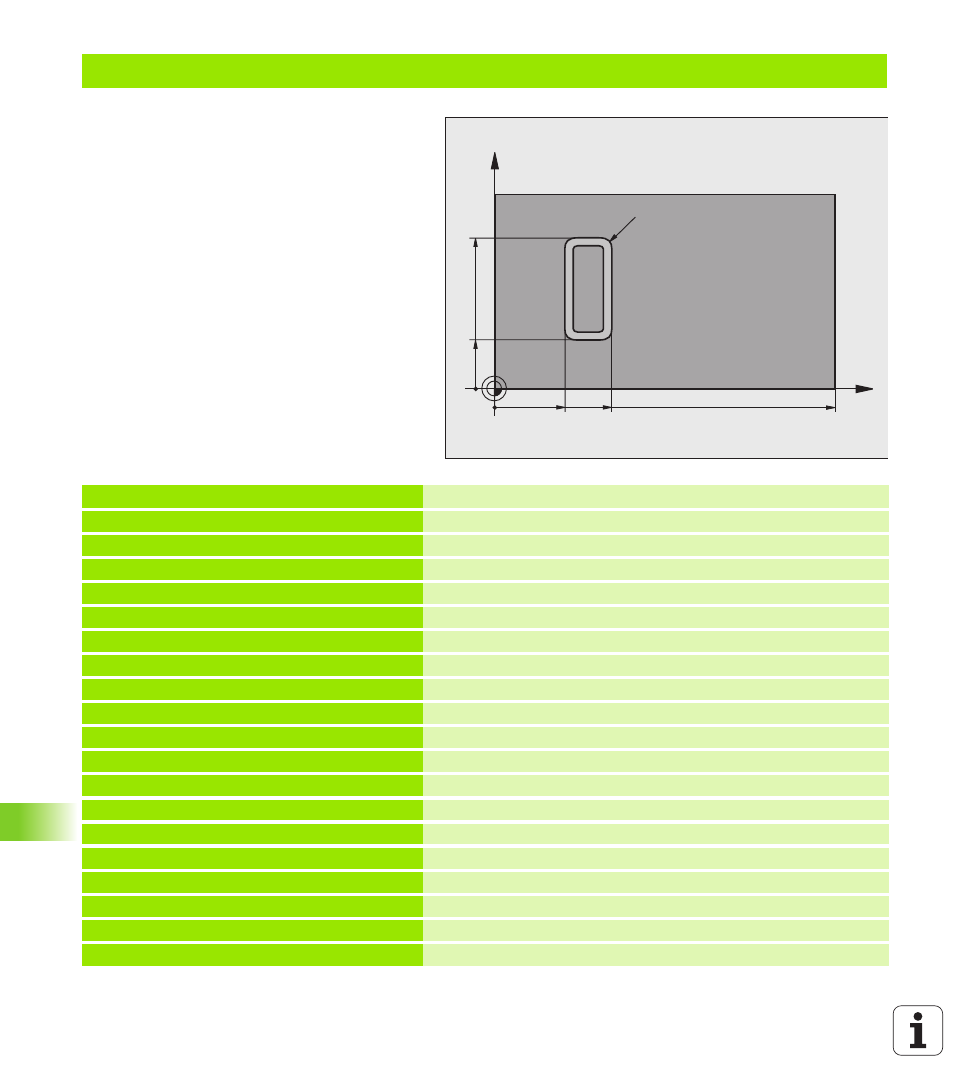

Ejemplo: Superficie cilíndrica con ciclo 28
Nota:
„ Máquina con cabezal B y mesa C
„ Cilindro sujeto en el centro de la mesa
giratoria
„ El punto de ref. está en el centro de la mesa
giratoria
0 BEGIN PGM C27 MM
1 TOOL CALL 1 Y S2000 Llamada a la hta. , eje de la hta. Y
2 L X+250 R0 FMAX Retirar la herramienta
3 L X+0 R0 FMAX Posicionanar la hta. sobre el centro de la mesa giratoria
4 CYCL DEF 14,0 CONTORNO Determinar el subprograma del contorno
5 CYCL DEF 14.1 LABEL DEL CONTORNO 1
6 CYCL DEF 28 SUPERFICIE CILÍNDRICA Determinar los parámetros del mecanizado
Q1=-7 ;PROFUNDIDAD DE FRESADO
Q3=+0 ;SOBREMEDIDA LATERAL
Q6=2 ;DISTANCIA DE SEGURIDAD
Q10=-4 ;PROFUNDIDAD DE PASO
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=250 ;AVANCE DE FRESADO
Q16=25 ;RADIO
Q17=1 ;TIPO DE MEDICIÓN
Q20=10 ;ANCHO DE RANURA
Q21=0.02 ;TOLERANCIA Postmecanizado activo
7 L C+0 R0 FMAX M3 Posicionamiento previo de la mesa giratoria
8 CYCL CALL Llamada al ciclo
9 L Y+250 R0 FMAX M2 Retirar la herramienta, final del programa
X
Y
157
60
30
20
R7
.5
50
