HEIDENHAIN TNC 620 399
16.1
1
MEDIR COORDENAD
A
(ciclo
427
, DIN/ISO: G427)

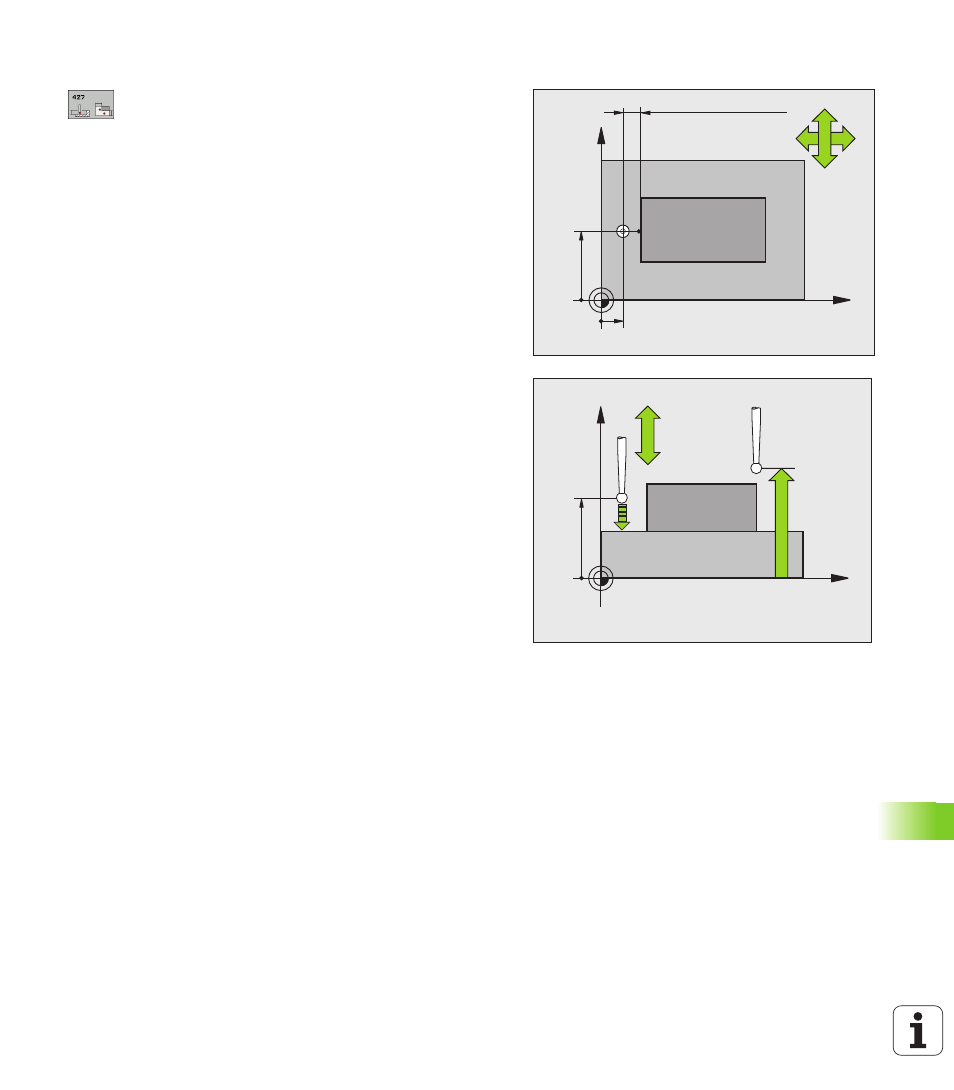

Parámetros de ciclo
U 1er. punto de medición del 1er eje Q263 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
U 1er punto de medición del 2º eje Q264 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
U Altura de la medición en el eje del palpador Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición. Campo de
introducción -99999,9999 a 99999.9999
U Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a SET_UP (tabla del
sistema de palpación). Campo de introducción 0 a
99999,9999
U Eje de medición (1..3: 1=eje principal) Q272: Eje en
el cual debe realizarse la medición:
1: Eje principal = eje de medida
2: Eje auxiliar = eje de medida
3: Eje palpador = eje de medición
U Dirección de desplazamiento 1 Q267: Dirección en
la cual debe desplazarse el palpador hacia la pieza:
-1: Dirección de desplazamiento negativa
+1: Dirección de desplazamiento positiva
U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 a
99999.9999
X
Y
Q264
Q263
+
–
– +
Q267
Q272=2
Q272=1
SET_UP(TCHPROBE.TP)
+Q320
X
Z
Q260
Q261
+
–
Q272=1
Q272=3 Q267
