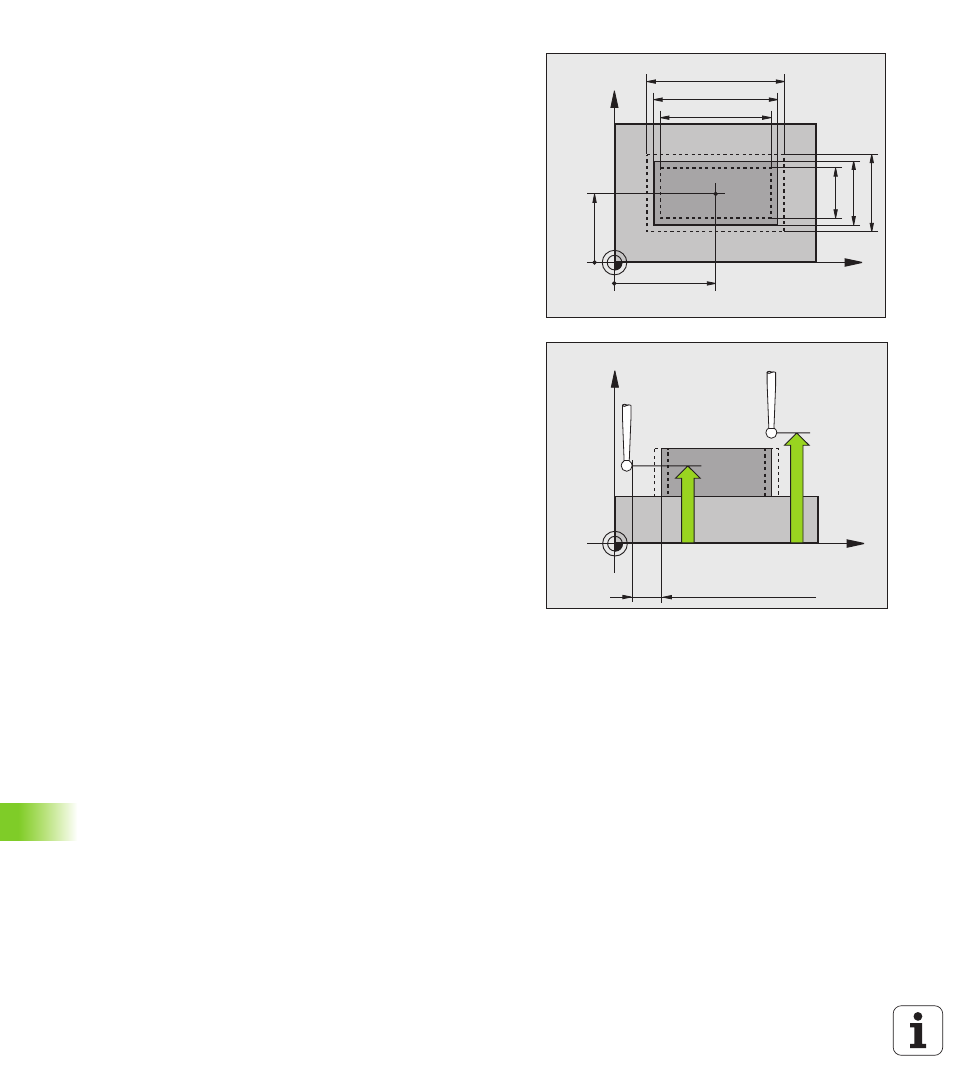

Ciclos de palpación: Controlar las piezas automáticamente

16.8 MEDICION RECT

ANGUL

O EXTERNO (ciclo 424, DIN/ISO:

G424)

U

Distancia de seguridad Q320 (valor incremental):

Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a SET_UP (tabla del
sistema de palpación). Campo de introducción 0 a
99999,9999

U

Altura de seguridad Q260 (valor absoluto):

Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 a
99999.9999

U

Desplazamiento a la altura de seguridad Q301:

Determinar como debe desplazarse el palpador entre
los puntos de medición:
0: Desplazar entre los puntos de medición a la altura
de medición
1: Desplazar entre los puntos de medición a la altura
de seguridad

U

Cota máxima longitud lado 1 Q284: Longitud

máxima admisible de la isla. Campo de introducción
0 a 99999,9999

U

Cota mínima longitud lado 1 Q285: Longitud

mínima admisible de la isla. Campo de introducción
0 a 99999,9999

U

Cota máxima longitud lado 2 Q286: Ancho máximo

admisible de la isla. Campo de introducción 0 a
99999,9999

U

Cota mínima longitud lado 2 Q287: Anchura mínima

admisible de la isla. Campo de introducción 0 a
99999,9999

U

Valor tolerancia centro 1er eje Q279: Desviación

admisible de la posición en el eje principal del plano
de mecanizado. Campo de introducción 0 a
99999,9999

U

Valor tolerancia centro 2º eje Q280: Desviación

admisible de la posición en el eje auxiliar del plano de
mecanizado. Campo de introducción 0 a 99999,9999

X

Y

Q287

Q285

Q274

±Q280

Q273

±Q279

Q283

Q286

Q282

Q284

X

Z

Q260

Q261

SET_UP(TCHPROBE.TP)

+

Q320
