HEIDENHAIN TNC 620 (340 56x-02) Cycle programming - Manual (Página 47)

HEIDENHAIN TNC 620 47
2.2 Definición del modelo P
A
T
TERN DEF

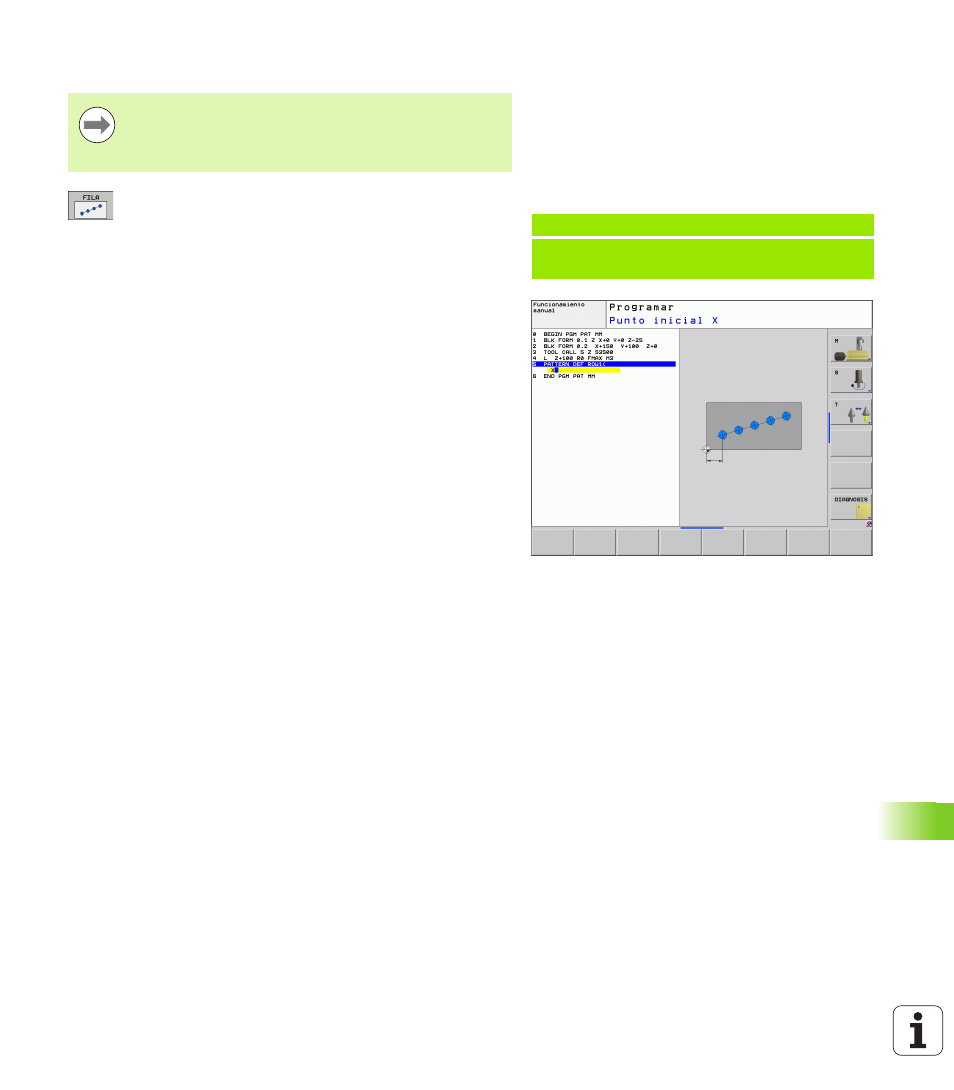

Definir filas únicas
U Punto inicial X (valor absoluto): coordenada del
punto inicial de la fila en el eje X
U Punto inicial Y (valor absoluto): coordenada del
punto inicial de la fila en el eje Y
U Distancia posiciones de mecanizado
(incremental) : distancia entre las posiciones de
mecanizado. Valor a introducir positivo o negativo
U Número de mecanizados : número total de posiciones
de mecanizado
U Posición de giro de todo el modelo (absoluto) :
ángulo de giro alrededor del punto inicial introducido.
Eje de referencia: eje principal del plano de
mecanizado activo (por ej. X con eje de herramienta
en Z). Valor a introducir positivo o negativo
U Coordenada de la superficie de la pieza (valor
absoluto): introducir la coordenada Z, en la cual debe
empezar el mecanizado
Si se ha definido una superficie de la pieza en Z con
un valor distinto a 0, entonces este valor actúa
adicionalmente a la superficie de la pieza Q203 que se ha
definido en el ciclo de mecanizado.
Ejemplo: Bloques NC
10 L Z+100 R0 FMAX
11 PATTERN DEF
ROW1 (X+25 Y+33,5 D+8 NUM5 ROT+0 Z+0)
