HEIDENHAIN TNC 620 215
9.1 Ciclos SL con fór
m
ulas de cont
or
no complejas
Introducir fórmulas complejas del contorno

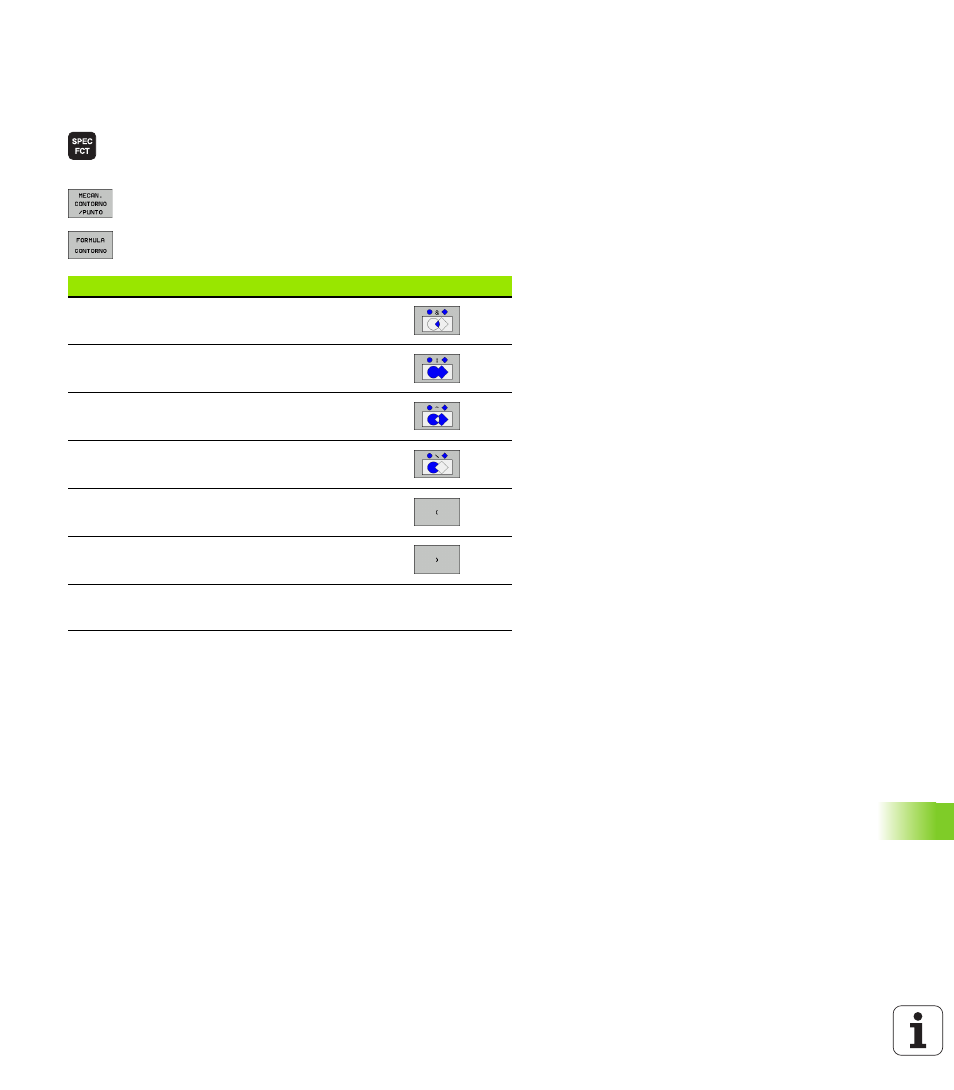

Mediante softkeys es posible unir contornos distintos en una fórmula
matemática:
U Visualizar la carátula de softkeys con funciones
especiales
U Seleccionar menú para funciones para mecanizados
de contorno y de puntos
U Pulsar la softkey FÓRMULA DEL CONTORNO: el TNC
muestra los siguientes softkeys:
Función lógica Softkey
intersección con
p.ej., QC10 = QC1 & QC5
unión con
p.ej., QC25 = QC7 | QC18
unión, sin intersección
p.ej., QC12 = QC5 ^ QC25
sin
p.ej., QC25 = QC1 \ QC2
se abre paréntesis
p.ej., QC12 = QC1 * (QC2 + QC3)
se cierra paréntesis
p.ej., QC12 = QC1 * (QC2 + QC3)
Definir contorno individual
p.ej. QC12 = QC1
