14.7 Ajust
e
de la posición inclinada de la pieza mediant
e
el eje C (ciclo 405,
DIN/ISO: G405)
Parámetros de ciclo
U Centro 1er eje Q321 (valor absoluto): Centro del
taladro en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999.9999
U Centro 2º eje Q322 (absoluto): centro del taladro en
el eje auxiliar del plano de mecanizado. Si se
programa Q322 = 0, el TNC dirige el punto medio del
taladro al eje Y positivo si se programa Q322 distinto
de 0, el TNC dirige el punto medio del taladro a la
posición nominal (ángulom que resulta del centro del
taladro). Campo de introducción -99999,9999 a
99999.9999
U Diámetro nominal Q262: Diámetro aproximado de la
cajera circular (taladro). Introducir un valor menor al
estimado. Campo de introducción 0 a 99999,9999
U Ángulo inicial Q325 (valor absoluto): ángulo entre el
eje principal del plano de mecanizado y el primer
punto de palpación. Campo de introducción -360,000
a 360,000
U Paso angular Q247 (valor incremental): ángulo entre
dos puntos de medición, el signo del paso angular
determina la dirección de giro (- = sentido horario), en
la cual se desplaza el palpador hacia el siguiente punto
de medición. Si se quieren medir arcos de círculo,
deberá programarse un paso angular menor a 90°.
Campo de introducción -120,000 120,000

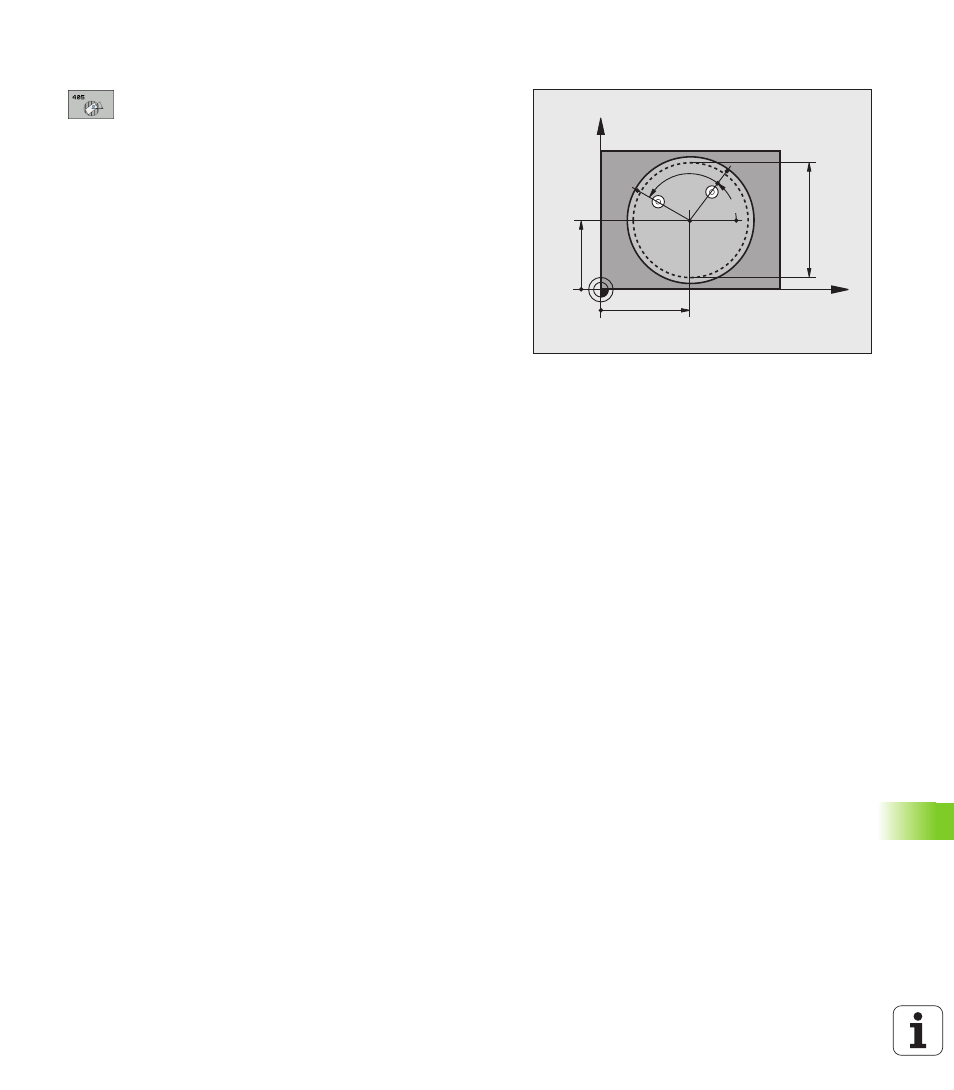

X
Y
Q322
Q321
Q262
Q325
Q247
