334 Ciclos de palpación: Determinar puntos de referencia automáticamente
15.7 PT
O
. REF
. CIR
C
UL
O EXTE
RIOR (ciclo 413, DIN/ISO: G413)
U Altura de la medición en el eje del palpador Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición. Campo de
introducción -99999,9999 a 99999.9999
U Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a SET_UP (tabla del
sistema de palpación). Campo de introducción 0 a
99999,9999
U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 a
99999.9999
U Desplazamiento a la altura de seguridad Q301:
Determinar como debe desplazarse el palpador entre
los puntos de medición:
0: Desplazar entre los puntos de medición a la altura
de medición
1: Desplazar entre los puntos de medición a la altura
de seguridad
U Número del punto cero en la tabla Q305: Indicar el
número en la tabla de puntos cero/tabla de presets,
donde el TNC debe memorizar las coordenadas del
centro de la isla. Introduciendo Q305=0, el TNC fija la
visualización automáticamente, de forma que el
nuevo punto de referencia se encuentra ajustado en
el centro de la isla. Campo de introducción 0 a 2999
U Nuevo punto de referencia en el eje principal Q331
(valor absoluto): coordenada en el eje principal sobre
la cual el TNC fija el centro de la isla calculado. Ajuste
básico = 0. Campo de entrada -99999,9999 a
99999,9999
U Nuevo punto de referencia en el eje auxiliar Q332
(absoluto): coordenada en el eje auxiliar, sobre la cual
el TNC fija el centro calculado de la isla. Ajuste
básico = 0. Campo de entrada -99999,9999 a
99999,9999
U Transmisión del valor de medición (0,1) Q303:
Determinar si el punto de referencia calculado debe
guardarse en la tabla de cero-piezas o en la tabla de
presets:
-1: ¡No utilizar! Quedará registrado por el TNC, si se
leen programas antiguosVer “Guardar punto de
referencia calculado” en pág. 312
0: Escribir el punto de referencia calculado en la tabla
de cero-piezas activa. El sistema de referencia es el
sistema de coordenadas de la pieza activo
1: Escribir el punto de referencia calculado en la tabla
de presets. El sistema de referencia es el sistema de
coordenadas de la máquina (sistema REF).

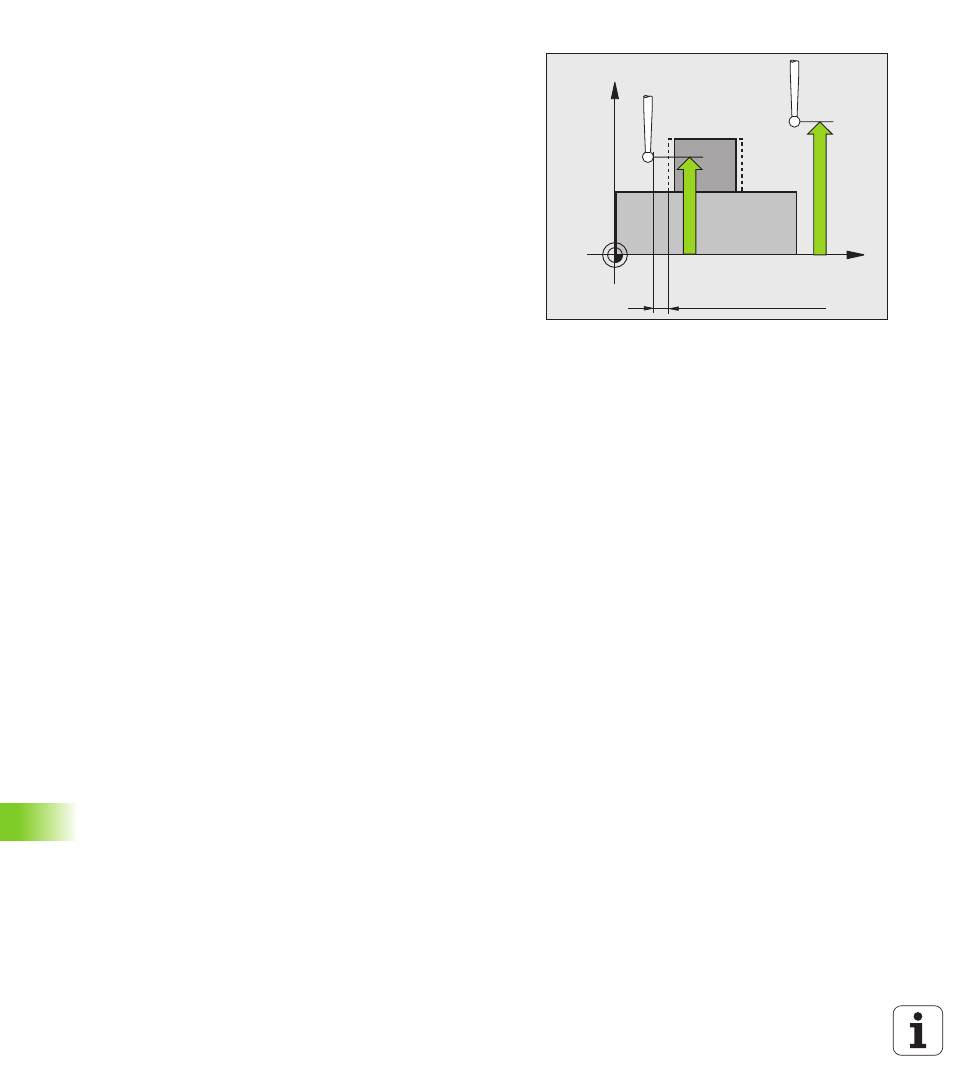

X
Z
Q261
Q260
SET_UP(TCHPROBE.TP)
+
Q320
