HEIDENHAIN iTNC 530
75
4.6 Gr
á
fico d
e pr
ogr
amació
n

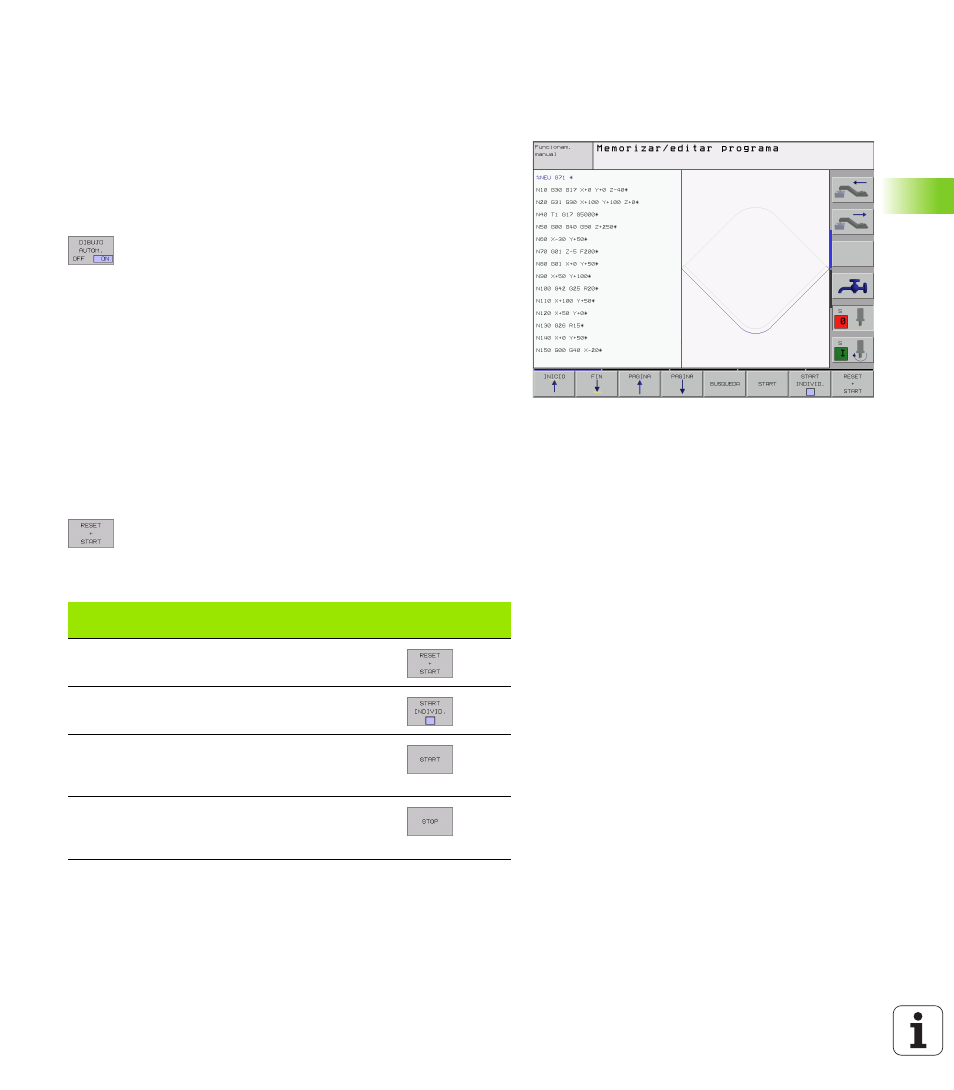

4.6 Gráfico de programación
Desarrollo con y sin gráfico de programación
Mientras se elabora un programa, el TNC puede visualizar el contorno
programado con un gráfico de trazos 2D.
U
U
U
U
Para la subdivisión de la pantalla seleccionar el programa a la
izquierda y el gráfico a la derecha: Pulsar la tecla SPLIT SCREEN y
PROGRAMA + GRAFICO
U
U
U
U
Softkey AUTOM. AUTOMATICO en ON. Mientras se
introducen las líneas del programa, el TNC visualiza
cada movimiento programado en la ventana del
gráfico
Si no se desea visualizar el gráfico, se fija la softkey DIBUJO AUTOM.
en OFF.
DIBUJO AUTOM. ON no puede visualizar las repeticiones parciales
del programa.
Realizar el gráfico de programación para un
programa ya existente
U
U
U
U
Seleccionar con las teclas cursoras la frase hasta la cual se quiere
realizar el gráfico o pulsar GOTO y programar directamente el
número de frase deseado
U
U
U
U
Para realizar el gráfico se pulsa la softkey RESET +
START
Otras funciones:
Función
Pulsar la
softkey
Realizar el gráfico de programación completo
Realizar el gráfico de programación por frases
Elaboración completa del gráfico de
programación o completar después de RESET +
START
Detener el gráfico de programación. Esta softkey
sólo aparece mientras el TNC realiza un gráfico
de programación
