iTNC HEIDENHAIN 530
307
8.8 Cic
los
SL c
on f
ó
rm
ula d
e
co
nt
o
rn
o

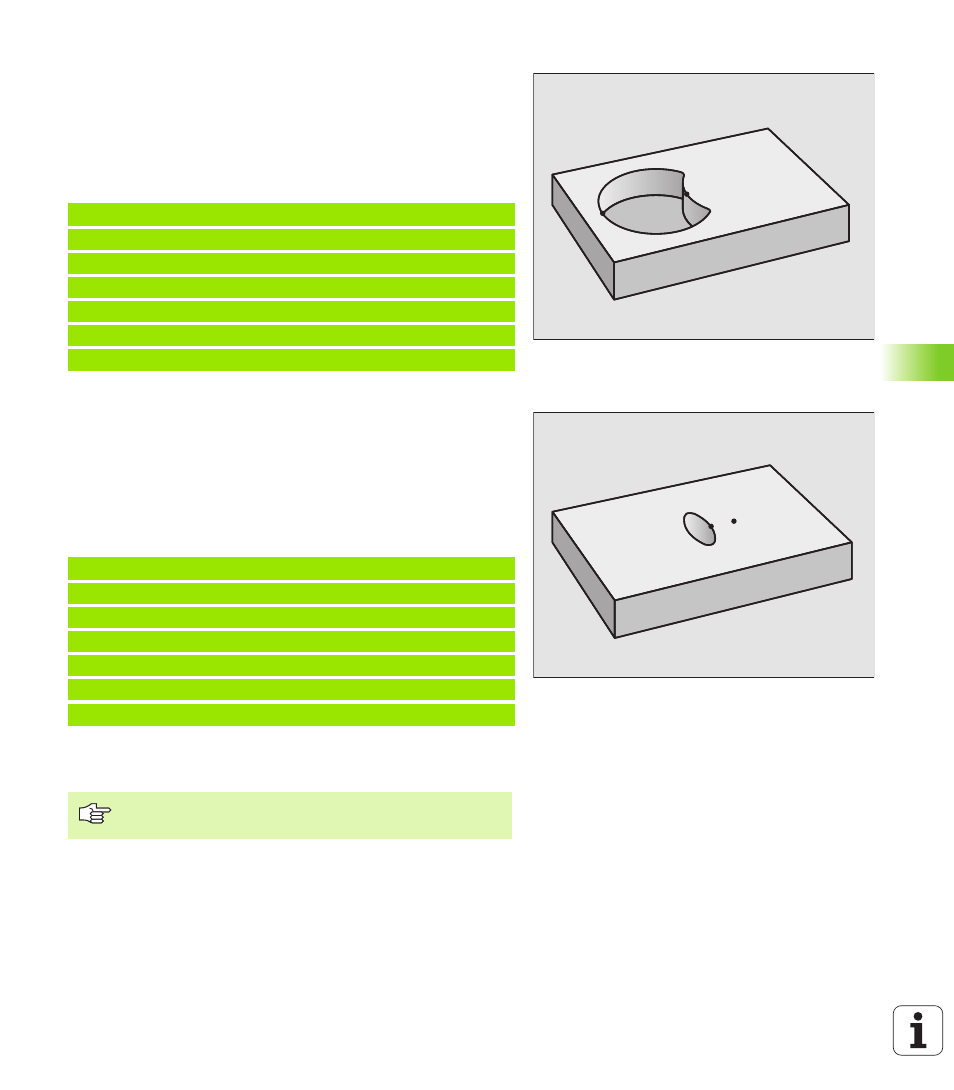

„Resta de “superficies
Se mecanizan la superficie A sin la parte que es común a B:
n
Las superficies A y B deben programarse por separado sin
corrección de radio
n
En la fórmula del contorno la superficie B se separa de la superficie
A con “intersección con complemento de“ n
Programa de definición de contorno:
„Superficie“ común
Se mecaniza la parte común de A y B. (Sencillamente las superficies
no comunes permanecen sin mecanizar.)
n
Las superficies A y B deben programarse por separado sin
corrección de radio
n
En la fórmula de contorno las superficies A y B se calculan con la
función “intersección con“
Programa de definición de contorno:
Ejecutar contorno con los ciclos SL
A
B
N50 ...
N60 ...
N70 DECLARE CONTOUR QC1 = “CAJERA_A.H“
N80 DECLARE CONTOUR QC2 = “CAJERA_B.H“
N90 QC10 = QC1 \ QC2
N100 ...
N110 ...
A
B
N50 ...
N60 ...
N70 DECLARE CONTOUR QC1 = “CAJERA_A.H“
N80 DECLARE CONTOUR QC2 = “CAJERA_B.H“
N90 QC10 = QC1 & QC2
N100 ...
N110 ...
El mecanizado del contorno total tiene lugar con los ciclos
SL G120 a G124 (véase „Ciclos SL grupo II” en página 278)
