6.1 Movimientos de la herramienta

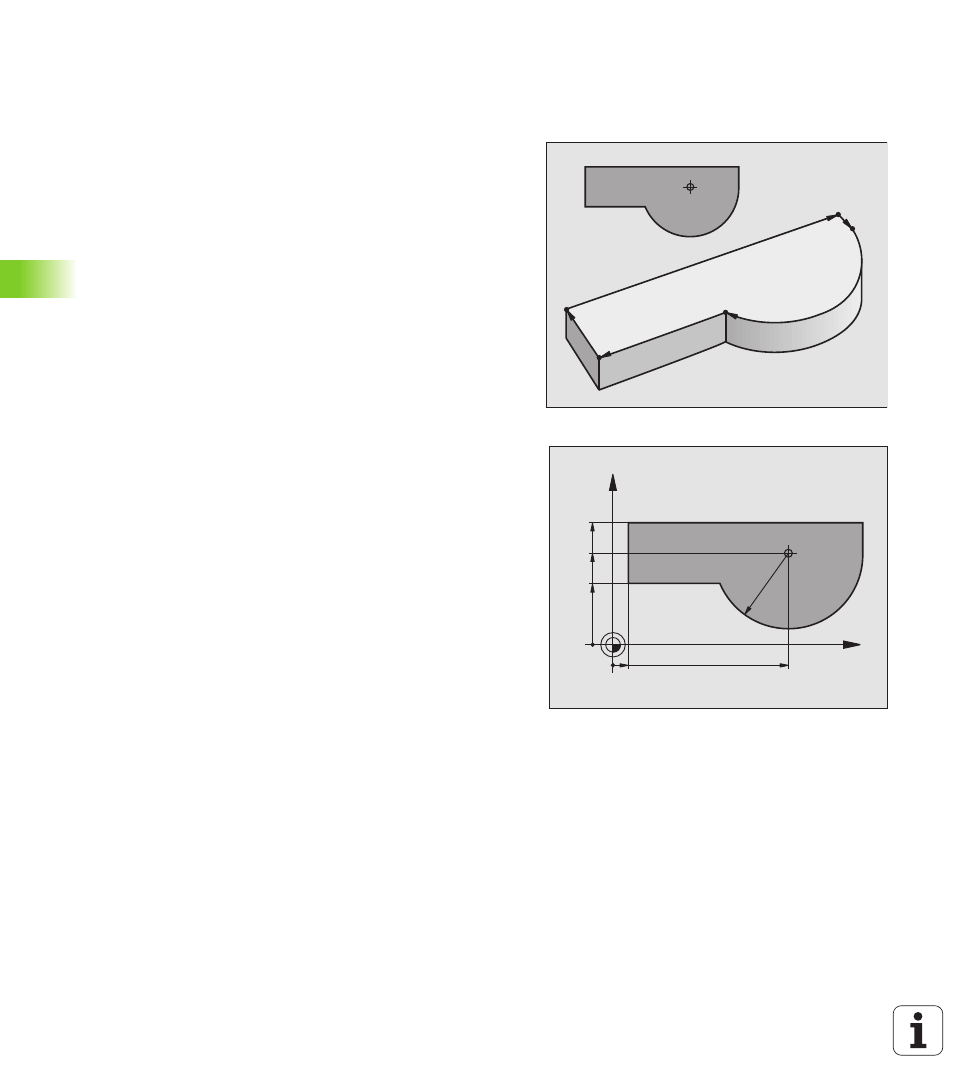

Tipos de trayectoria
El contorno de una pieza se compone normalmente de varias
trayectorias como rectas y arcos de círculo. Con los tipos de
trayectoria se programan los movimientos de la herramienta según
rectas y arcos de círculo.
Funciones auxiliares M
Con las funciones auxiliares del TNC se controla
n
la ejecución del programa, p.ej. una interrupción en la ejecución del
programa
n las funciones de la máquina como p.ej. la conexión y desconexión
del giro del cabezal y del refrigerante
n el comportamiento de la herramienta en la trayectoria
Subprogramas y repeticiones parciales de un
programa
Los pasos de mecanizado que se repiten, sólo se introducen una vez
como subprogramas o repeticiones parciales de un programa. Si se
quiere ejecutar una parte del programa sólo bajo determinadas
condiciones, dichos pasos de mecanizado también se determinan en
un subprograma. Además un programa de mecanizado puede llamar a
otro programa y ejecutarlo.
La programación con subprogramas y repeticiones parciales de un
programa se describe en el capítulo 9.
Programación con parámetros Q
En el programa de mecanizado se sustituyen los valores numéricos
por parámetros Q. A un parámetro Q se le asigna un valor numérico
en otra posición. Con parámetros Q se pueden programar funciones
matemáticas, que controlen la ejecución del programa o describan un
contorno.
Además con la ayuda de la programación de parámetros Q también se
pueden realizar mediciones durante la ejecución del programa con un
palpador 3D.
La programación con parámetros Q se describe en el capítulo 10.
G01
G01
CC
G02
G01
X
Y
R40
115=I 10
80
60=J
40
