94 4 Programación: Nociones básicas, gestión de ficheros, ayudas de programa. Gestión de palets
4
.1
3
F
u
nc
io
n
a
mi
e
n
to
de
l p
a
le
t pa
ra
me
ca
n
iza
do
co
n h
e
rr
a
m
ie
n
ta
or
ie
nta
d
a
Seleccionar el fichero de palets
U U U U Elegir la Gestión de ficheros en el modo de funcionamiento
Memorizar/editar programa o Ejecución del programa: Pulsar la tecla
PGM MGT
U U U U Visualizar los ficheros del tipo .P pulsando la softkeys SELEC. TIPO
y VISUALIZAR .P
U U U U Seleccionar la tabla de palets con las teclas cursoras o introducir el
nombre de una nueva tabla
U U U U Confirmar la selección con la tecla ENT

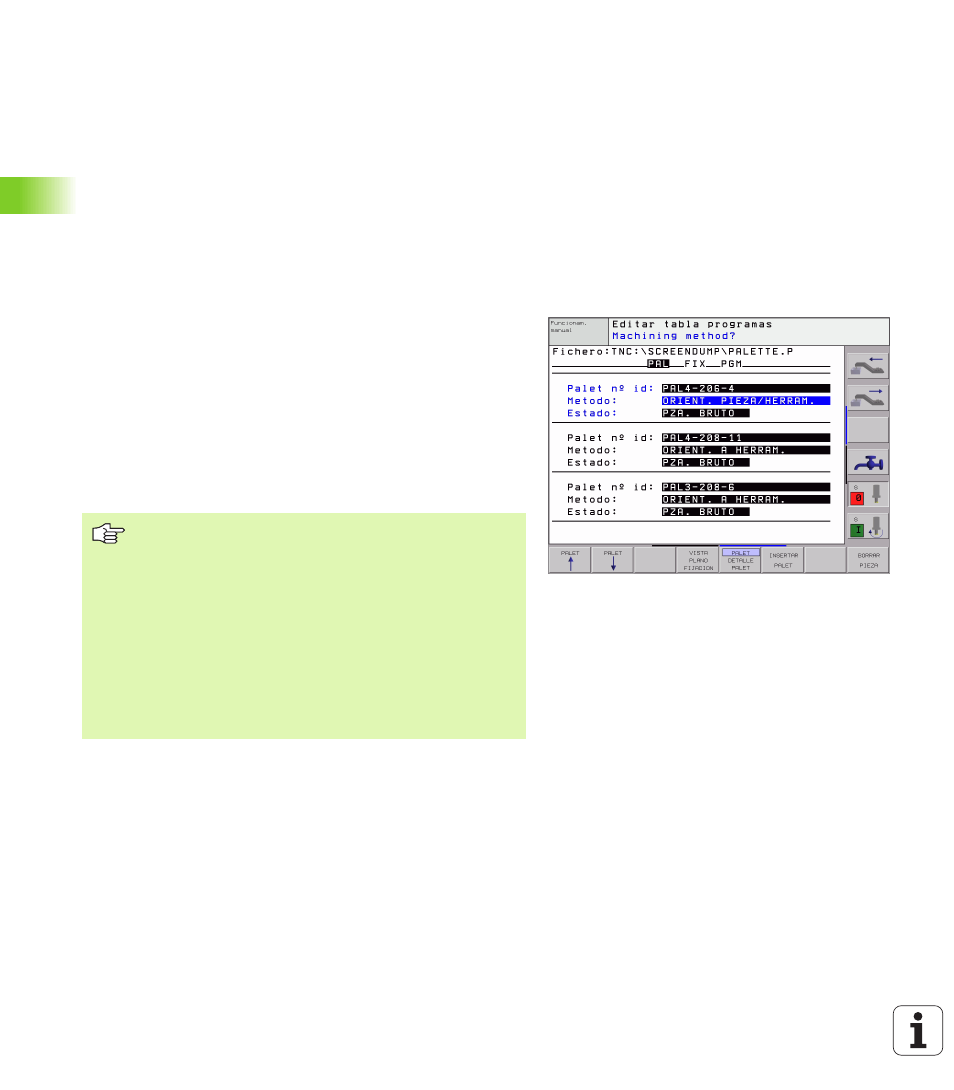

Determinar en el fichero de palets el formulario
de introducción
El funcionamiento del palet en mecanizados con herramienta o pieza
orientadas se divide en tres planos:
n Plano del palet PAL
n Plano de sujeción FIX
n Plano de la pieza PGM
En cada plano se puede conmutar a la vista detallada. En la vista
normal se determina el método del mecanizado y el estado para el
palet, la sujeción y la pieza. Si se edita un fichero de palets ya
existente, se visualizan los registros actuales. Para ajustar el fichero de
palets, debe utilizarse la vista detallada.
Con las softkeys correspondientes se accede a los distintos planos en
el formulario de introducción. En la línea de estados del formulario de
introducción destaca siempre el plano actual. Si se conmuta con la
tecla para la subdivisión de la pantalla a la representación de tablas, el
cursor se sitúa sobre el mismo plano que en la representación de
formularios.
Ajustar el fichero de palets en base a la configuración de la
máquina. En el caso de que sólo se disponga de un
sistema de sujeción con varias piezas, es suficiente definir
una sujeción FIX con piezas PGM. Si un palet contiene
varios sistemas de sujeción o si una misma sujeción se
mecaniza por varios lados, se define un palet PAL con las
correspondientes sujeciones FIX.
Con la tecla para la subdivisión de la pantalla se puede
conmutar entre la vista de una tabla y la vista de
formulario.
La ayuda gráfica de la introducción del formulario no está
aún disponible.
