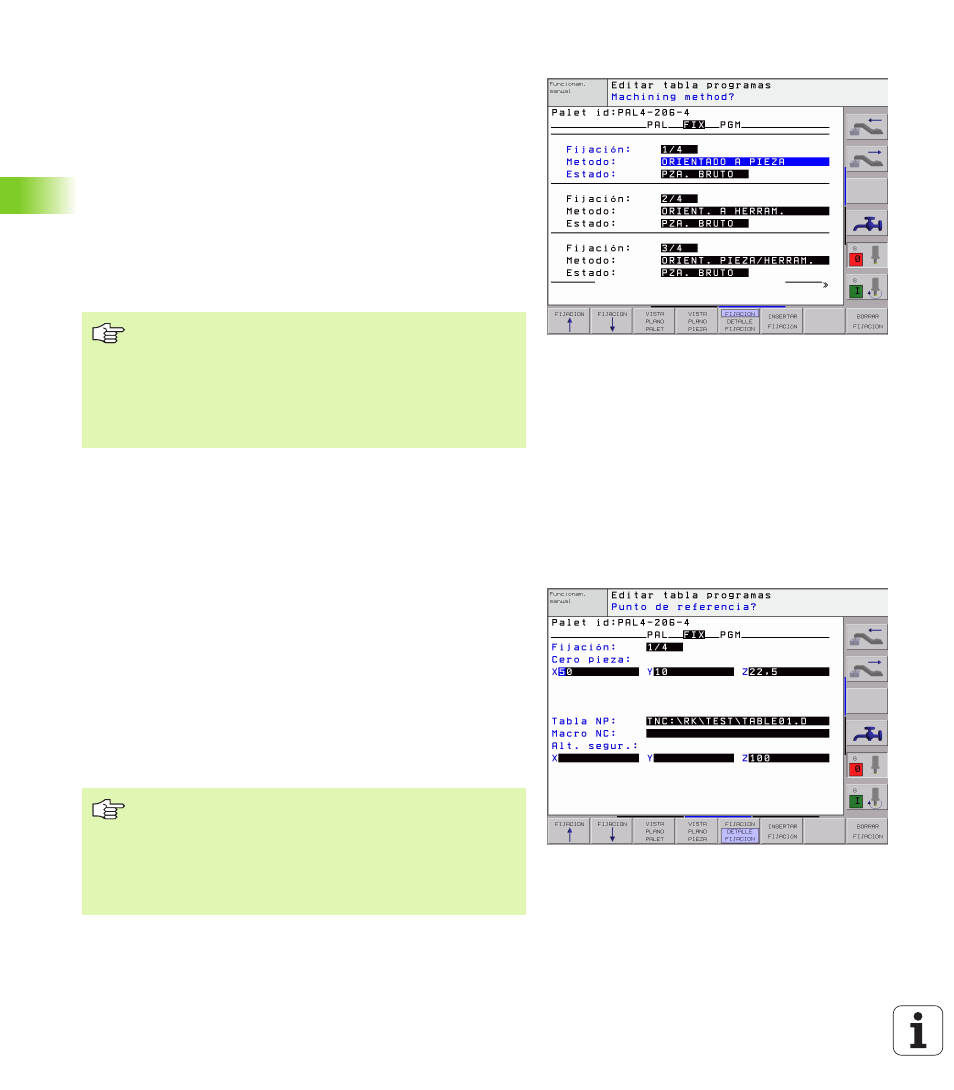

Seleccionar el plano de sujeción
n Sujeción : se visualiza el número de la sujeción, después de la barra
se visualiza el número de sujeciones dentro de este plano
n Método : se pueden seleccionar los métodos de mecanizado
WORKPIECE ORIENTED o bien TOOL ORIENTED. La elección
realizada se acepta en el plano de la pieza correspondiente y
sobreescribe otros registros ya existentes. En la vista de tablas
aparece el registro WORKPIECE ORIENTED con WPO y TOOL
ORIENTED con TO.
Con la softkey UNIR/SEPARAR se identifican cuales son las sujeciones
que en el mecanizado con herramienta orientada se incluyen en el
cálculo para el desarrollo del trabajo. Las sujeciones unidas se
caracterizan mediante una línea interrumpida, las sujeciones
separadas mediante una línea contínua. En la vista de tablas las
piezas unidas se caracterizan en la columna METHOD con CTO.
n
Estado : con la sofkey BLOQUE PIEZA se identifica la sujeción con sus
correspondientes piezas como sin mecanizar y en la ventana de
estados aparece BLANK. Si en el mecanizado se quiere ignorar la
sujeción, se emplea la softkey POSICION LIBRE y en la ventana de
estados aparece EMPTY
Determinar los detalles en el plano de sujeción
n Sujeción : se visualiza el número de la sujeción, después de la barra
se visualiza el número de sujeciones dentro de este plano
n Punto cero : introducir el punto cero para la sujeción
n
Tabla NP : introducir el nombre y el camino de búsqueda de la tabla
de puntos cero para mecanizar la pieza. La introducción se acepta en
el plano de la pieza.
n
Macro NC : en mecanizados con herramienta orientada se ejecuta
para el cambio de herramienta, la macro TCTOOLMODE en vez de
la macro normal.
n
Altura de seguridad : (opcional): posición de seguridad para los
distintos ejes en relación a la sujeción.
El registro TO-/WP-ORIENTATE no se puede ajustar
mediante softkey, ya que sólo aparece cuando en el plano
de la pieza se han determinado diferentes métodos de
mecanizado para las piezas.
Si se determina el método de mecanizado en el plano de
sujeción, se aceptan los registros en el plano de la pieza y
si existen otros se sobreescriben.
Para estos ejes se pueden indicar posiciones de
seguridad, que pueden ser leidas por macros NC con
SYSREAD FN18 ID510 NR 6. Con SYSREAD FN18 ID510
NR 5 se puede averiguar si está programado algún valor en
la columna. Las posiciones indicadas sólo se alcanzan
cuando estos valores son leidos por la macro NC y
programados correspondientemente
