124 5 Programación: Herramientas
5.5 T
rabaja
r con
tablas d
e int
erf
ace
Creación de una tabla de datos de corte nueva
U U U U Seleccionar el funcionamiento Memorizar/editar programa
U U U U Seleccionar la gestión de ficheros: Pulsar la tecla PGM MGT
U U U U Seleccionar el directorio en el cual deben estar memorizadas las
tablas con los datos de corte (standard: TNC:\)
U U U U Introducir cualquier nombre y tipo de fichero .CDT, confirmar con
ENT

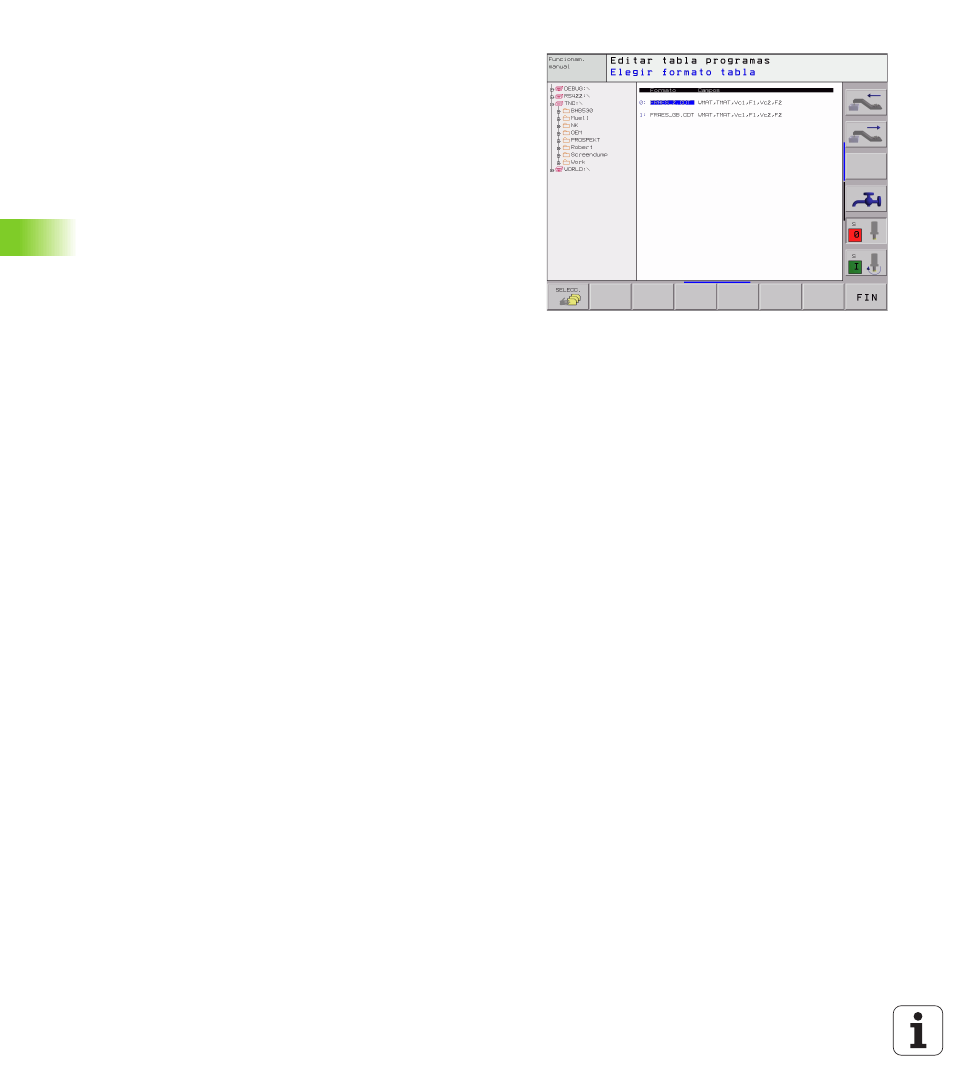

U U U U En la mitad derecha de la pantalla el TNC muestra diferentes
formatos de tablas (que dependen de la máquina, véase ejemplo
abajo a la derecha), que se diferencian en el número de
combinaciones de la velocidad de corte/avance. Desplazar el cursor
con las teclas cursoras sobre el formato de tabla deseado y
confirmar con la tecla ENT. El TNC elabora una nueva tabla de
materiales de corte vacía
Indicaciones precisas en la tabla de htas.
n
Radio de la hta. – columna R (DR)
n
Nº de dientes (sólo htas. de fresado) – columna CUT
n
Tipo de hta. – columna TIPO
n El tipo de herramientata. influye en el cálculo del avance de
trayectoria:
Herramientas de fresado: F = S · f
Z
· z
Todas las demás herramientas: F = S · f
U
S: nº de revoluciones
f
Z
: avance por diente
f
U
: avance por vuelta
z: nº de dientes
n Material de corte de la hta. – columna TMAT
n Nombre de la tabla con los datos de corte empleada para esta hta. –
columna CDT
n El tipo de herramienta, el material de corte de la misma y el nombre
de la tabla con los datos de corte se selecciona en la tabla de
herramientas mediante softkeys (véase „Tabla de herramientas:
Datos de la hta. para el cálculo automático del nº de revoluciones/
avance”, página 107).
