5.2 Datos de la herramienta
Condiciones para la corrección de la herramienta
Normalmente las coordenadas de las trayectorias necesarias, se
programan tal como está acotada la pieza en el plano. Para que el TNC
pueda calcular la trayectoria del punto central de la herramienta, es
decir, que pueda realizar una corrección de la herramienta, deberá
introducirse la longitud y el radio de cada herramienta empleada.
Los datos de la hta. se pueden programar directamente con la función
G99
o aparte en una tabla de herramientas. Si se introducen los datos
de la herramienta en la tabla, se dispone de otras informaciones
específicas de la herramienta. Cuando se ejecuta el programa de
mecanizado, el TNC tiene en cuenta todas las informaciones
introducidas.
Número y nombre de la herramienta
Cada herramienta se caracteriza con un número del 0 al 254. Cuando
se trabaja con tablas de herramienta, se pueden emplear números
más altos y además adjudicar nombres de herramientas.
La hta. con el número 0 está determinada como hta. cero y tiene una
longitud L=0 y un radio R=0.

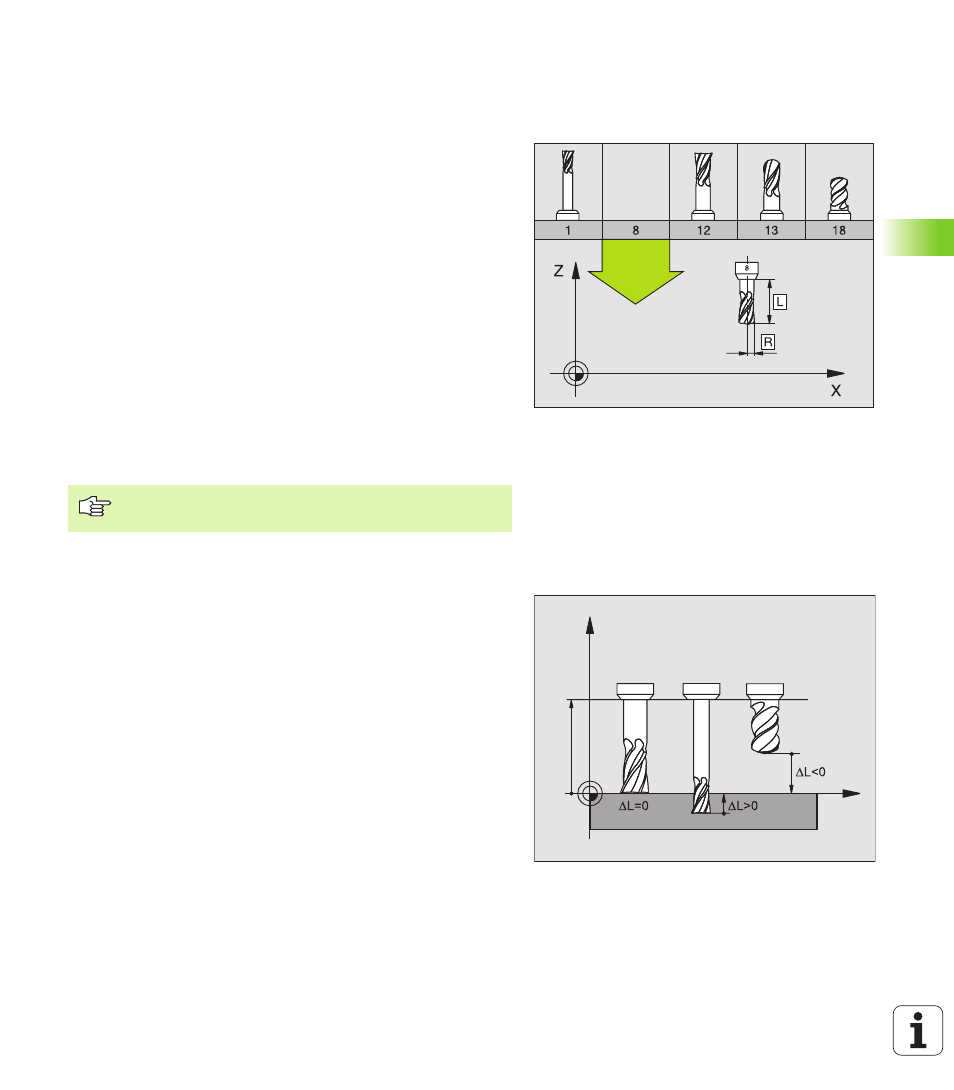

Longitud de la herramienta L
La longitud L de la herramienta se puede determinar de dos formas:
Diferencia entre la longitud de la herramienta y la longitud de una
herramienta cero L0
Signo:
Determinar la longitud:
U
U
U
U
Desplazar la herramienta cero a la posición de referencia en el eje de
la herramienta (p.ej. superficie de la pieza con Z=0)
U
U
U
U
Fijar la visualización del eje de la hta. a cero (fijar pto. de ref.)
U
U
U
U
Cambiar por la siguiente herramienta
U
U
U
U
Desplazar la hta. a la misma posición de ref. que la hta. cero
U
U
U
U
La visualización del eje de la herramienta indica la diferencia de
longitud respecto a la herramienta cero
U
U
U
U
Aceptar el valor con la tecla „Aceptar posición real“ en la frase G99
o en la tabla de herramientas
También en las tablas de herramientas se debe definir la
herramienta T0 con L=0 y R=0.
L>L0:
La herramienta es más larga que la herramienta cero
L<L0:
La herramienta es mas corta que la herramienta cero
Z
X
L
0
