244 8 Programación: Ciclos
8.4 Ciclos p
ar
a el fr
esad
o de
cajer
as. r
anu
ras e isla
s

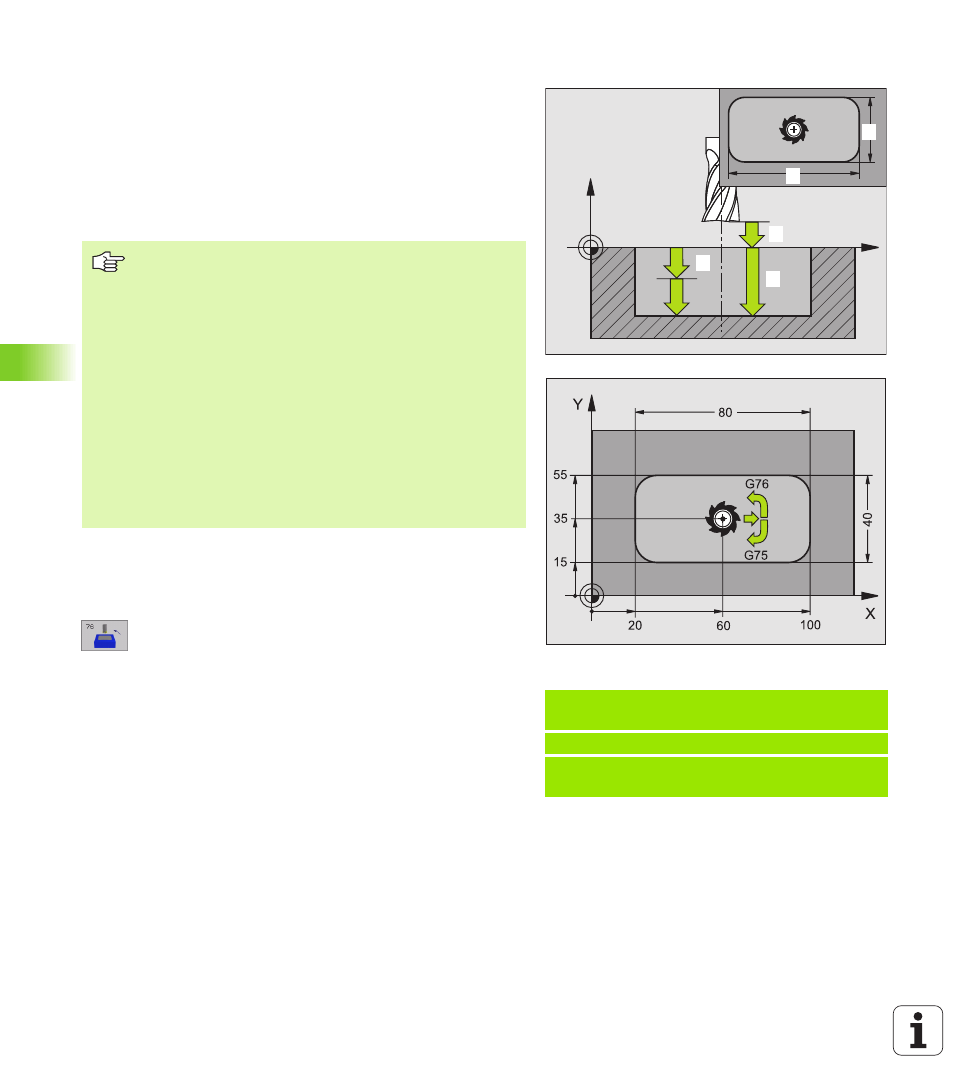

FRESADO DE CAJERAS (ciclo G75, G76)
1 La hta. profundiza en la pieza en la posición de partida (centro de la
cajera) y se desplaza al primer paso de profundización
2 A cotinuación la herramienta se desplaza en dirección positiva del
lado más largo – en cajeras cuadradas en la dirección positiva Y – y
desbasta la cajera de dentro hacia fuera
3 Este proceso (1 a 2) se repite hasta alcanzar la profundidad
programada
4 Al final del ciclo el TNC retira la hta. a la posición inicial
Sentido de giro para el desbaste
n
En sentido horario: G75 (DR-)
n En sentido antihorario: G76 (DR+)
U U U U Distancia de seguridad 1 (incremental): Distancia de
la punta de la herramienta (posición de inicial) –
Superficie de la pieza
U U U U Profundidad de fresado 2 (incremental): Distancia de
la superficie de la pieza– Base de cajeras
U U U U Profundidad de paso 3 (incremental): medida según
la cual la herramienta penetra cada vez más en la
pieza. El TNC se desplaza en un sólo paso de
mecanizado a la profundidad total cuando:
n El paso de profundización y la profundidad total son
iguales
n El paso de profundización es mayor a la profundidad
total
U U U U Avance al profundizar : Velocidad de
desplazamiento de la herramienta al profundizar.
U U U U Longitud lado 4 : Longitud de la cajera, paralela al eje
principal en el plano de mecanizado
U U U U Longitud lado 5 : Anchura de la cajera
Ejemplo: Frases NC
N27 G75 P01 2 P02 -20 P03 5 P04 100
P05 X+80 P06 Y+40 P07 275 P08 5 *
...
N35 G76 P01 2 P02 -20 P03 5 P04 100
P05 X+80 P06 Y+40 P07 275 P08 5 *
X
Z
1. 1.
1. 2
1. 3
1. 4
1. 5
Antes de la programación debe tenerse en cuenta
Utilizar una fresa con dentado frontal cortante en el centro
(DIN 844) o pretaladrado en el centro de la cajera.
Posicionamiento previo sobre el centro de la cajera con
corrección de radio G40.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre la
superficie de la pieza).
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
Para la longitud del 2º lado son válidas las siguientes
condiciones: longitud 2º lado mayor a [(2 x radio de
redondeo) + aproximación lateral k].
