Mecanizado de pequeños escalones de un
contorno: M97

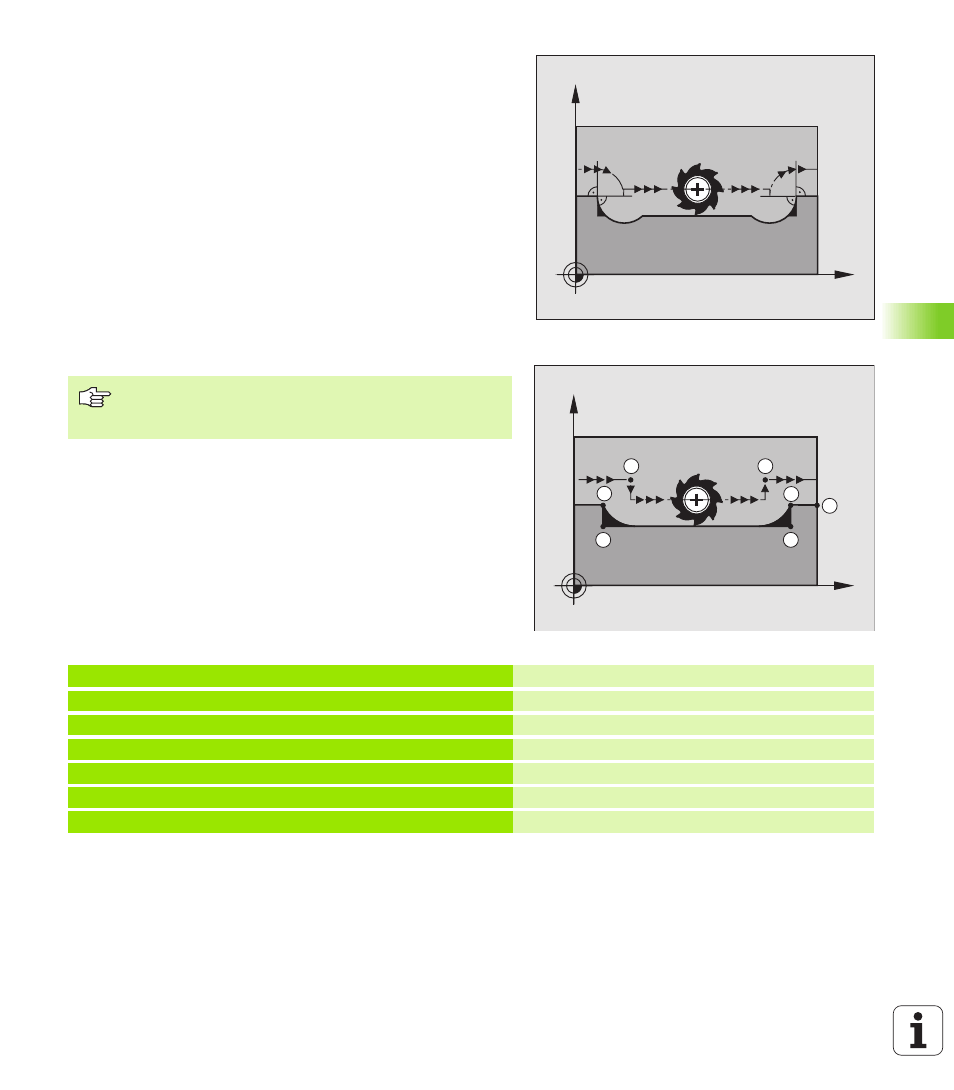

Comportamiento standard
El TNC añade en las esquinas exteriores un círculo de transición. En
escalones pequeños del contorno, la herramienta dañaría el contorno.
El TNC interrumpe en dichas posiciones la ejecución del programa y
emite el aviso de error „Radio de hta. muy grande“.
Comportamiento con M97
El TNC calcula el punto de intersección de las trayectorias – igual que
en las esquinas – y desplaza la hta. a dicho punto.
M97 se programa en la frase en la cual está determinado el punto
exterior de la esquina.
Activación
M97 sólo funciona en la frase del programa en la que está programada.
Ejemplo de frases NC
Con M97 la esquina del contorno no se mecaniza
completamente. Si es preciso habrá que mecanizarla
posteriormente con una herramienta más pequeña.
X
Y
X
Y
S
16
17
15 14
13
S
N50 G99 G01 ... R+20 * Radio de herramienta grande
...
N130 X ... Y ... F .. M97 * Llegada al punto 13 del contorno
N140 G91 Y–0,5 .... F.. * Mecanizado de pequeños escalones 13 y 14
N150 X+100 ... * Llegada al punto del contorno 15
N160 Y+0.5 ... F.. M97 * Mecanizado de pequeños escalones 15 y 16
N170 G90 X ... Y ... * Llegada al punto 17 del contorno
